用solidworks圓周草圖陣列畫CAD平面圖

下面給大家介紹的是用solidworks圓周草圖陣列畫CAD平面圖的方法，具體畫法步驟如下：

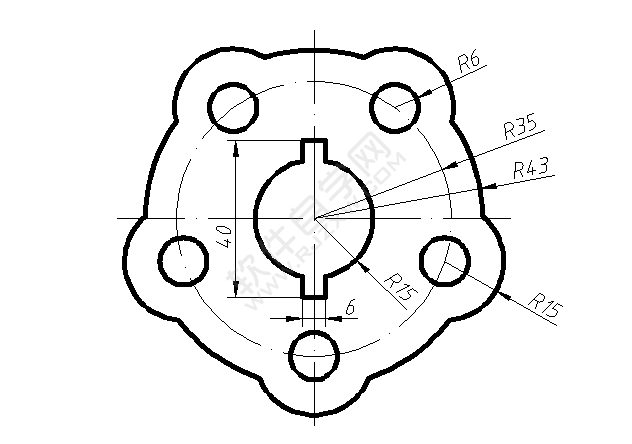

效果圖：

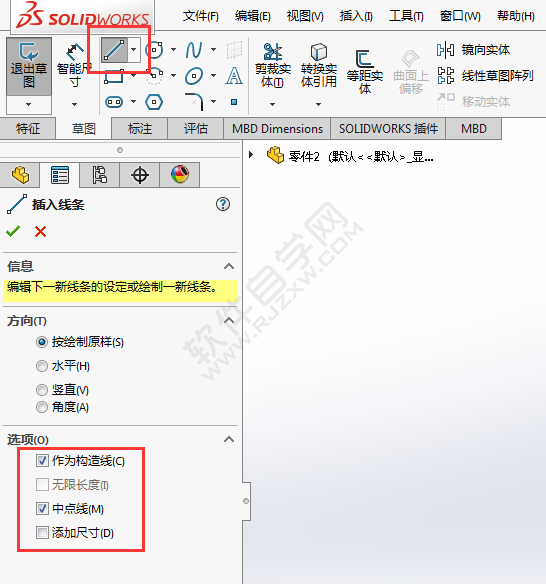

1、點擊直線工具，設置作為構造線與中點線。

2、繪制水平與垂直中心線。

3、點擊圓工具，選中心圓，添加尺寸等。

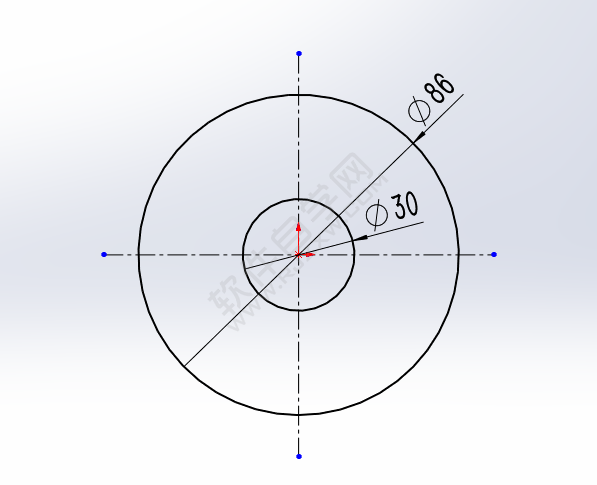

4、繪制86mm與30mm的圓出來。

5、同樣的方法，繪制直徑70mm的圓，作為構造線。

6、同樣在70mm圓與垂直線的相交點作為圓心，創建直徑12與30的圓。

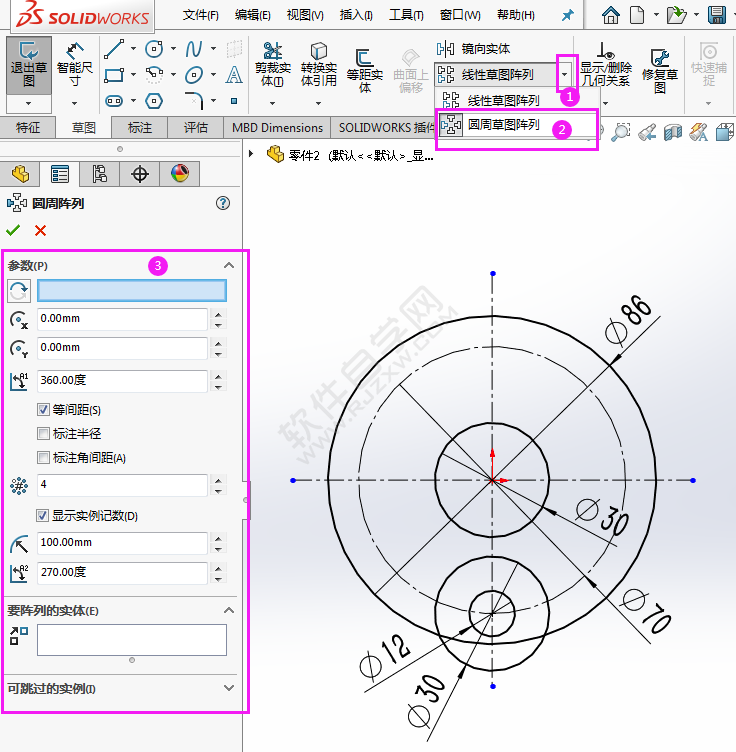

7、點擊草圖陣列里面的圓周草圖陣列。

8、選擇12與30的圓，陣列數量為5mm。點擊確定。

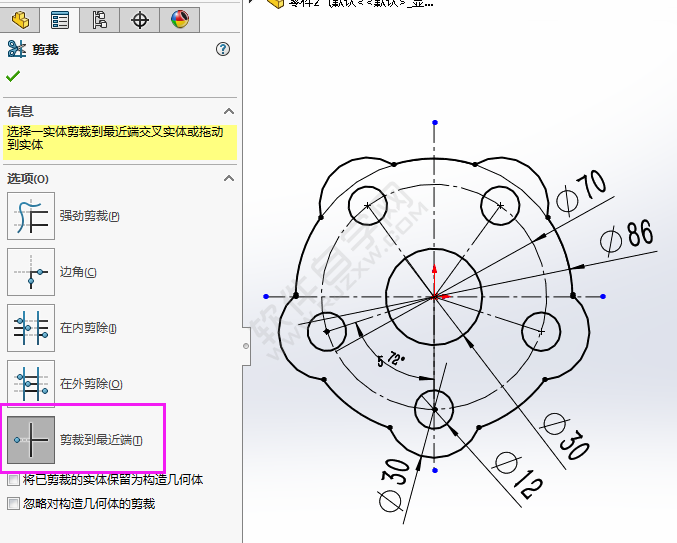

9、再使用剪裁工具，選剪裁到最近端，把不要部分剪掉。

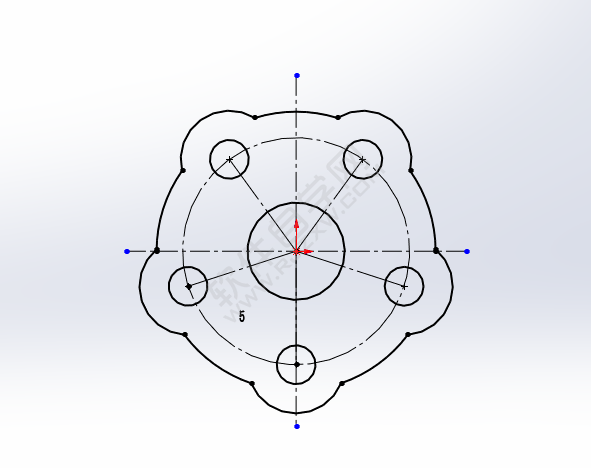

10、這樣就完成了圖形的繪制。

以上就是用solidworks圓周草圖陣列畫CAD平面圖，希望大家喜歡，請繼續關注好吧啦網。
