CAD怎么畫弧形補償器圖例

下面給大家介紹的是CAD怎么畫弧形補償器圖例的方法，具體畫法操作步驟如下：

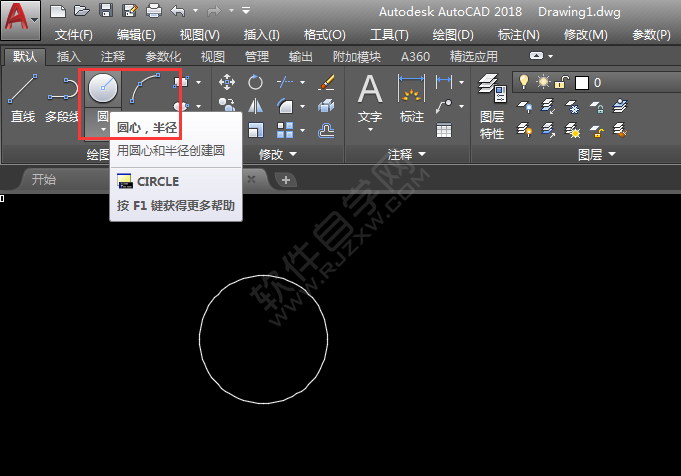

1、打開CAD軟件，新建空白文檔，點擊圓心，半徑，繪制一個R5mm的圓。

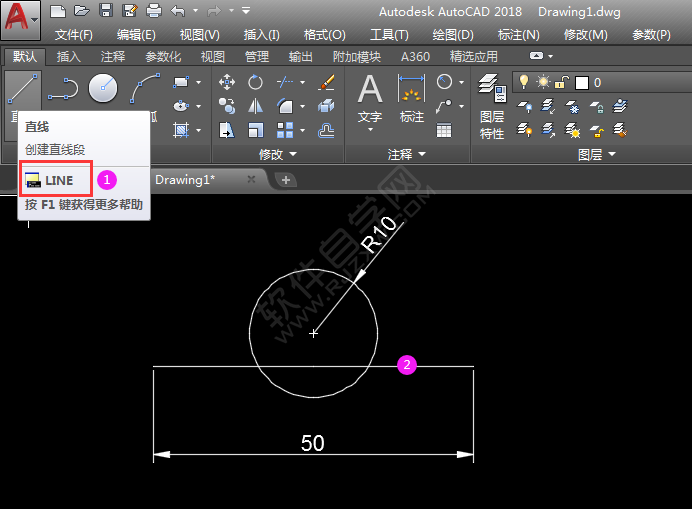

2、再使用直線工具，繪制一條50mm的直線。效果如下：

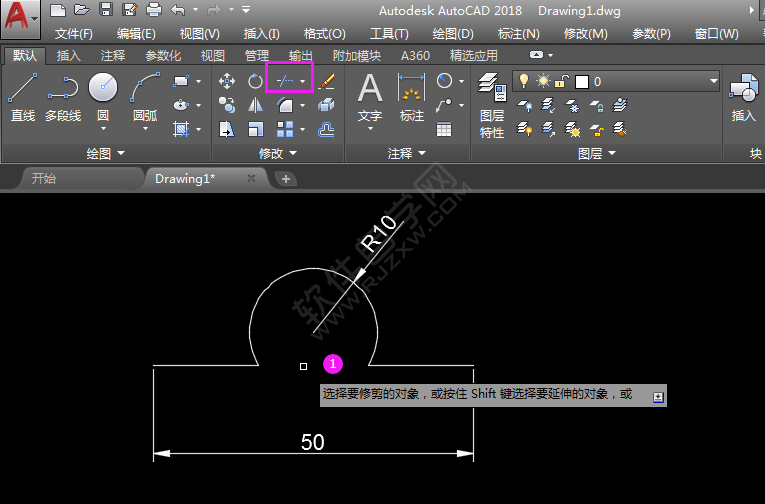

3、然后再使用修剪工具，把下面不要的部分剪掉。效果如下：

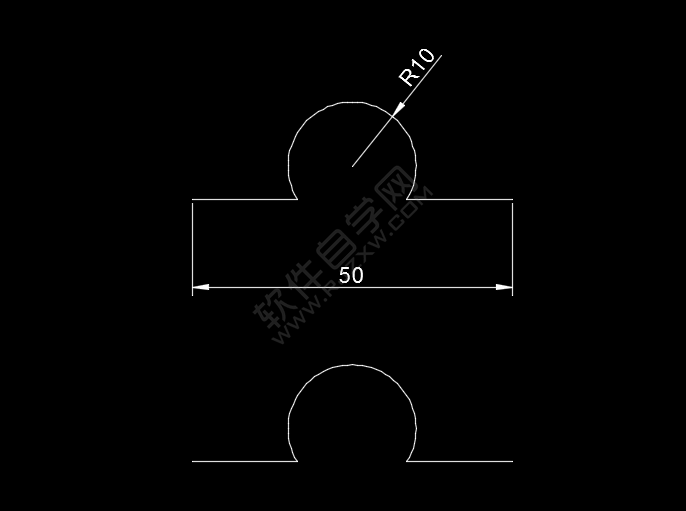

4、CAD弧形補償器圖例就畫好了。
