CAD平衡閥圖例的畫法

下面給大家介紹的是CAD平衡閥圖例的畫法的方法，具體畫法步驟如下：

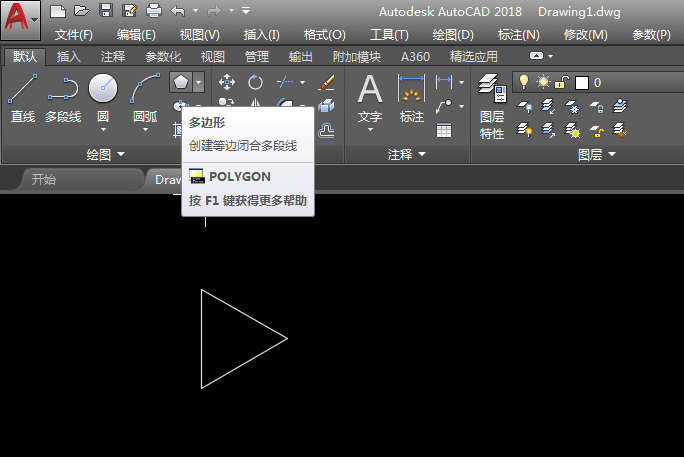

1、打開CAD，繪制一個三角形出來?？梢杂枚噙呅喂ぞ邅懋?。

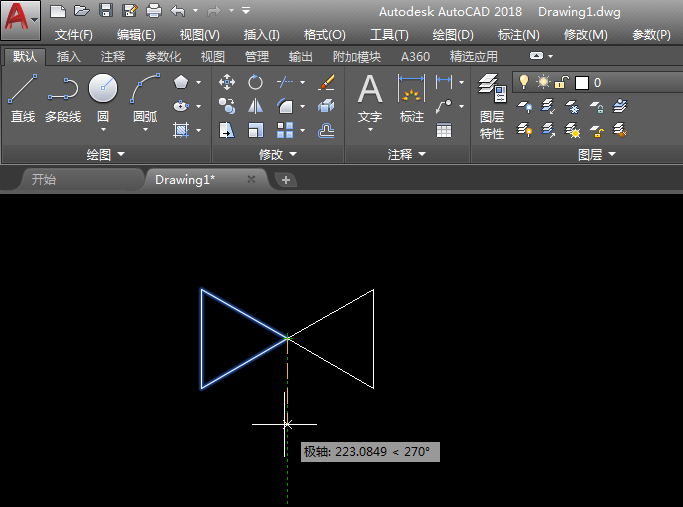

2、再用MI命令，鏡像一個就更快一些。

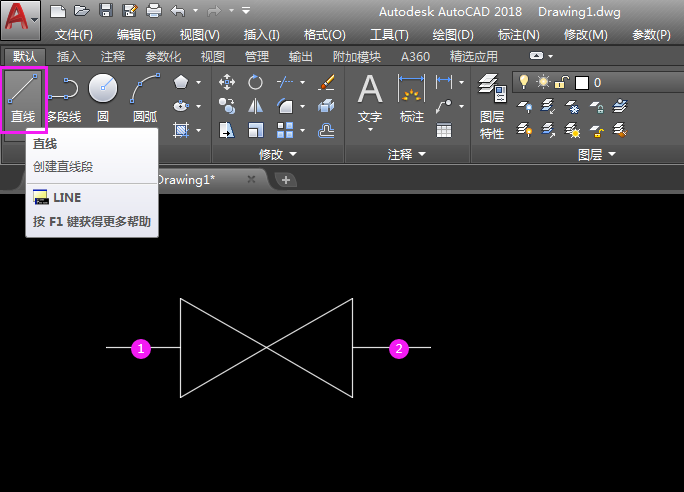

3、在二個三角形的中心上，繪制二條直線出來，如下圖：

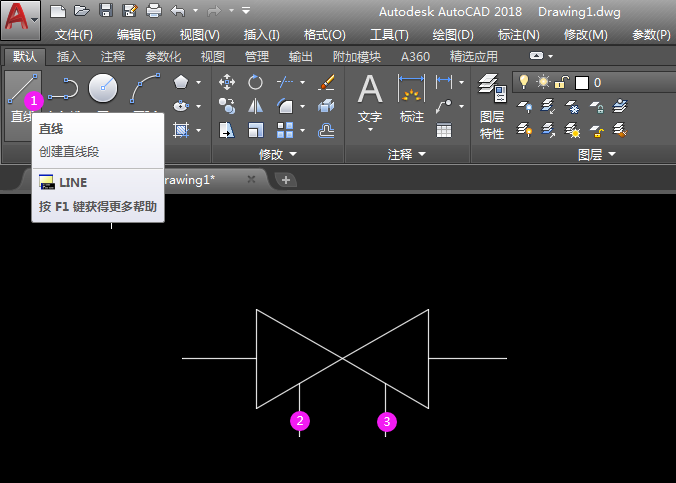

4、再使用直線工具畫二個腳線，效果如下：

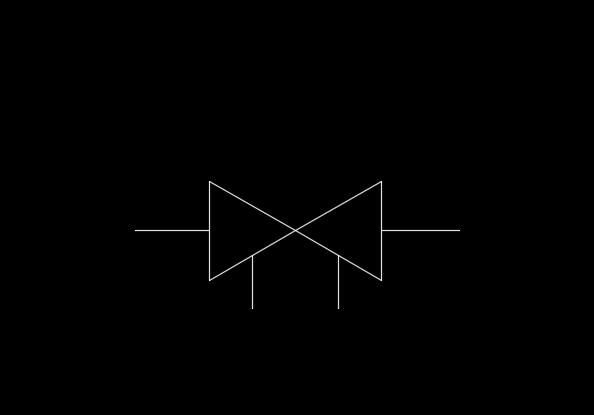

5、CAD平衡閥圖例就畫好了。

以上就是CAD平衡閥圖例的畫法，希望大家喜歡，請繼續關注好吧啦網。
