solidworks2020怎么預覽和移除區域

下面給大家分享的是solidworks2020怎么預覽和移除區域的方法與步驟，希望能幫助到大家！ 要使用相交工具移除區域：

第1步、打開零件后，單擊相交（特征工具欄）或插入> 特征> 相交。

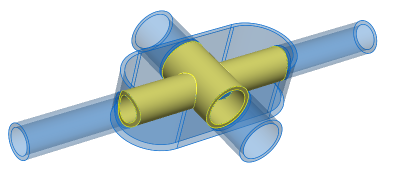

第2步、在 PropertyManager 中，執行下列操作： 第3步、在彈出窗口 FeatureManager 設計樹中，針對要相交的實體、曲面或平面選擇 Shell 1、Extrude-Thin1 和 Extrude-Thin2。 第4步、單擊創建兩者，然后單擊相交。 第5步、軟件將填充區域列表。第6步、在預覽選項下，單擊顯示包含和排除的區域。

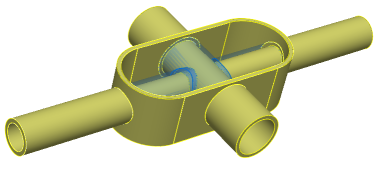

第7步、在圖形區域中，選擇一個內管道。

第8步、將從預覽中移除突出顯示的管道。 同時將在區域列表中選定該管道對應的區域。

第9步、在區域列表中，選擇 Region 14 和 Region 15。

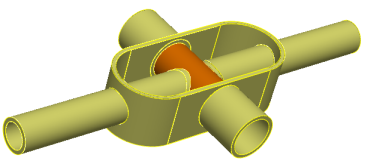

第10步、將在預覽中突出顯示相應管道。

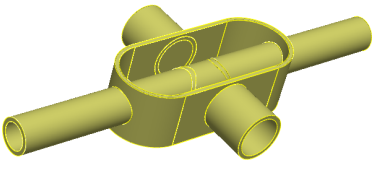

第11步、在圖形區域中，選擇殼體內的所有管道直到它們從預覽中消失。

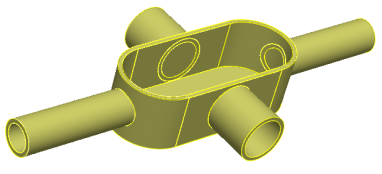

第12步、在 PropertyManager 中的預覽選項下，單擊顯示排除的區域。

第13步、單擊同時顯示包含和排除的區域。

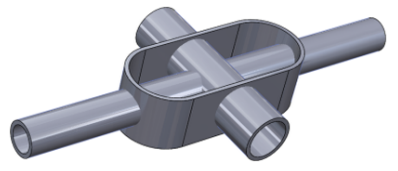

第14步、單擊反選。第15步、單擊 。 以上就是solidworks2020怎么預覽和移除區域，希望大家喜歡，請繼續關注好吧啦網。
