UG水平參考、參數值、定位特征、關聯規則介紹

UG水平參考、參數值、定位特征、關聯規則介紹，注釋對于這些選項，在定位特征的過程中不需要選擇“水平參考”或“豎直參考”，它已經定義好了。 水平參考：

有些特征需要水平參考，以定義特征坐標系的 XC 方向?？梢赃x擇邊、面、基準軸或基準平面作為水平參考。水平參考定義那些需要長度的特征的長度方向，這樣的特征包括鍵槽、腔和墊塊。

注釋

對于這些選項，在定位特征的過程中不需要選擇“水平參考”或“豎直參考”，它已經定義好了。

參數值：

每個特征類型都要求用戶輸入用來定義該特定特征所必需的尺寸數值。它們有時被稱為特征的參數。

定位特征：

可以相對于現有的實體幾何體或基準平面定位特征（或草圖）。這是由創建定位尺寸（有時又稱定位約束）實現的，它們控制特征相對于現有的實體幾何體或基準平面的位置。

可以通過在選擇尺寸類型之前選擇確定來完成一個特征而不用約束它的位置。隨后可以使用菜單→編輯→特征下找到的選項來定位或移動此特征。

如果必需通過使用已被修改的幾何體來創建一個碰撞（例如圓角邊）的方法來定位特征，可以：

使用菜單→編輯→特征→抑制來抑制倒圓。

創建、定位并重新排序新的特征以使其在抑制的圓角之前。

使用菜單→編輯→特征→取消抑制來取消抑制倒圓。

關聯規則：

以下的關聯規則應用于特征的創建：

使用“通過”選項創建的特征和選作通過面的面相關聯。不論何時更改目標實體，該特征都保留一個通過特征（請看下圖）。

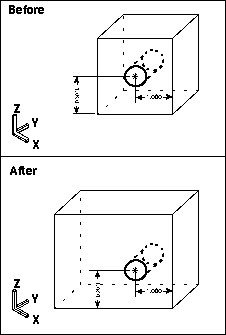

定位尺寸在特征和目標實體之間建立關聯。這些尺寸把特征鎖定在需要的位置。只要編輯約束特征的定位尺寸，就可以更改特征的位置（請看下圖）。

注釋

編輯實體不更改特征的位置。可以通過以下方法來更改特征的位置：

編輯特征的定位尺寸，

移動不受約束的特征，

使用表達式控制定位尺寸。
