UG在草圖繪制中使用多個窗口

瀏覽:131日期:2023-11-21 08:33:42
下面給大家分享的是UG在草圖繪制中使用多個窗口的方法,具體操作步驟如下:

現在,當工作環境是草圖任務環境和直接草圖中工作時,可以在單獨的選項卡式窗口中查看多個部件。

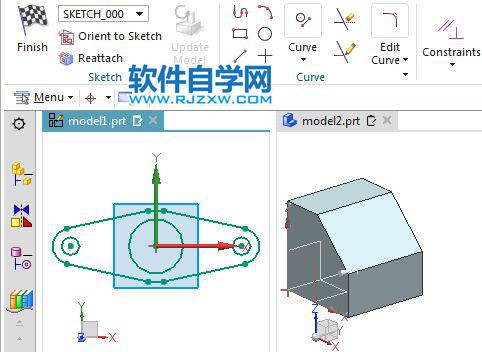

在此示例中,兩個部件在單獨的選項卡式窗口中打開。處于活動狀態的草圖任務環境位于左窗口中,您可以在創建或編輯草圖時在右窗口中查看部件。

如果您正在處理的組件顯示在兩個窗口中,您將看到這兩個窗口中均自動應用更改。

注釋

活動草圖在以下情況自動停用:

切換到顯示另一組件的窗口。

在另一個窗口中執行任何操作。

UG在草圖繪制中使用多個窗口

當使用多個選項卡式窗口繪制草圖時,可以:

在單獨的窗口中,從裝配創建組件。使用此方法,可以僅顯示新組件,而無需手動隱藏其他組件。

引用一個組件以在單獨的窗口中快速創建類似的草圖,因為這兩個組件同時顯示。

在一個窗口中修改組件,并在顯示同一組件的所有窗口中看到更改自動更新。

位于何處?

同時顯示多個窗口

應用模塊

建模

先決條件

必須打開多個部件。

功能區

文件選項卡→窗口 UG在草圖繪制中使用多個窗口→窗口布局 UG在草圖繪制中使用多個窗口→基于所需布置和希望同時顯示的部件數來選擇命令。

以上就是UG在草圖繪制中使用多個窗口,希望大家喜歡,請繼續關注好吧啦網。
