SolidWorks做豎直兜圈子平臺裝置

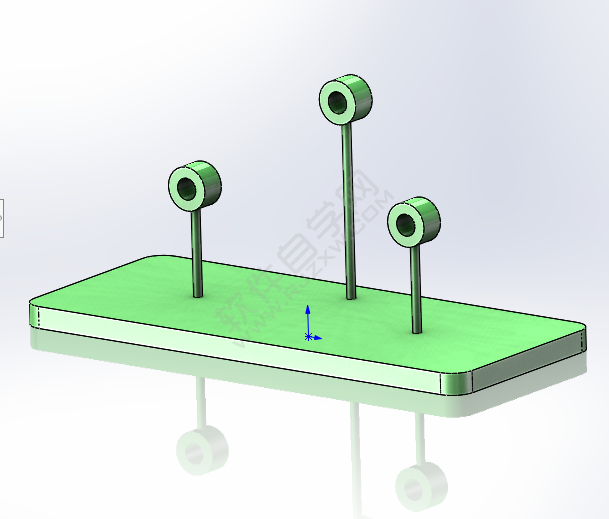

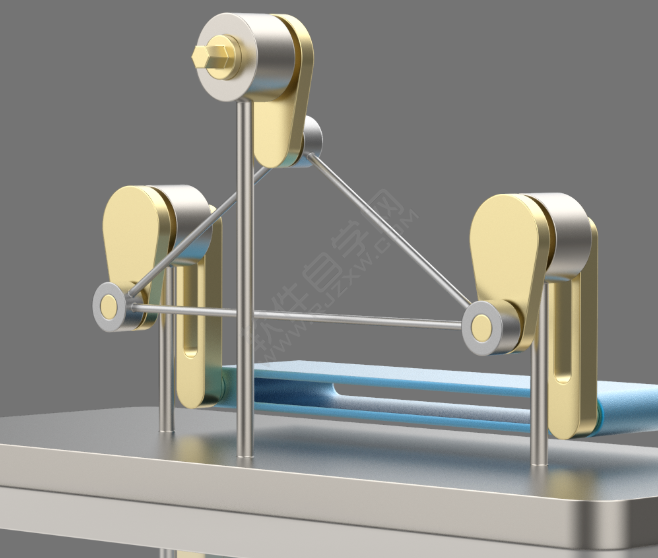

今一天給大家介紹的是SolidWorks做豎直兜圈子平臺裝置的方法，具體操作步驟如下： SolidWorks做豎直兜圈子平臺裝置效果圖：零件一：基座

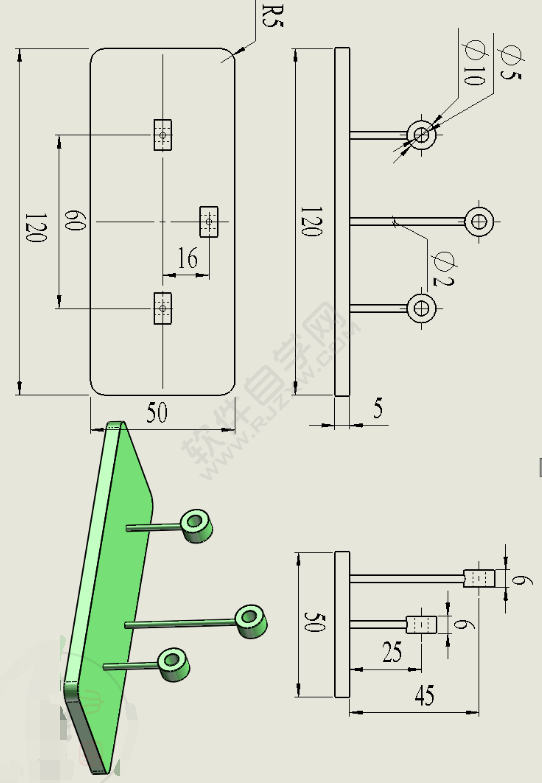

基座尺寸圖：

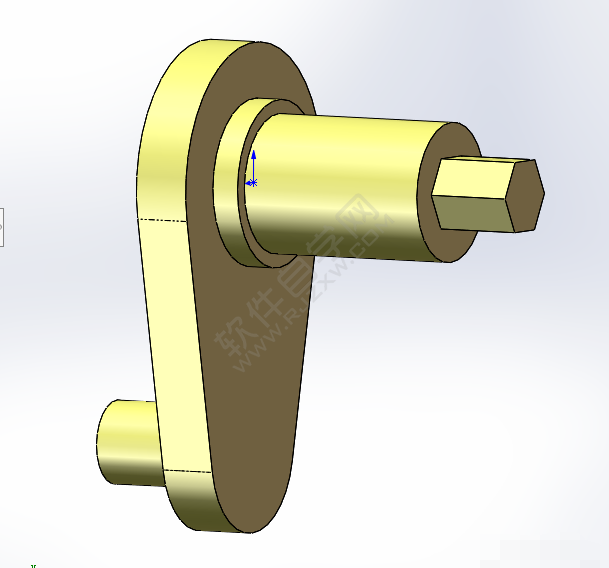

零件二：驅動軸

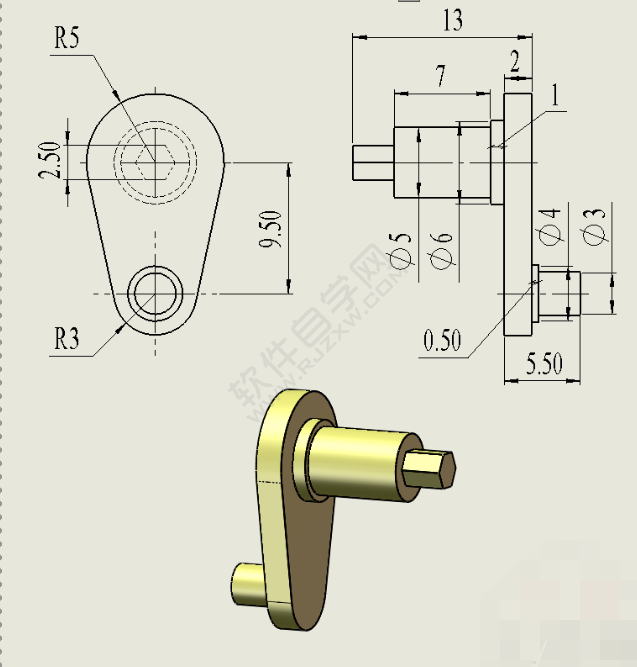

驅動軸尺寸圖：

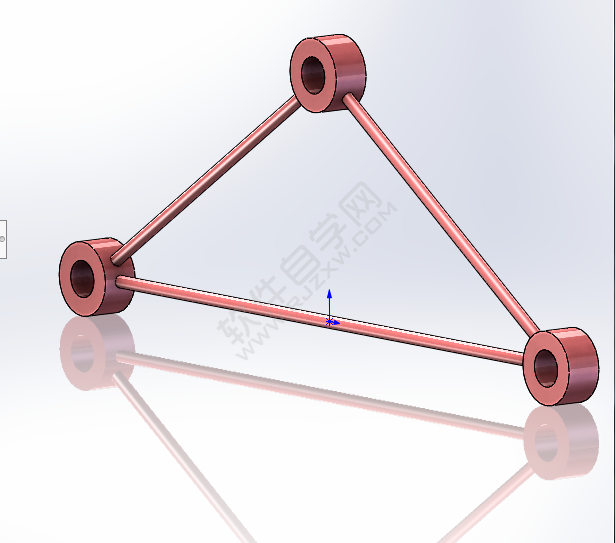

零件三：三角連桿

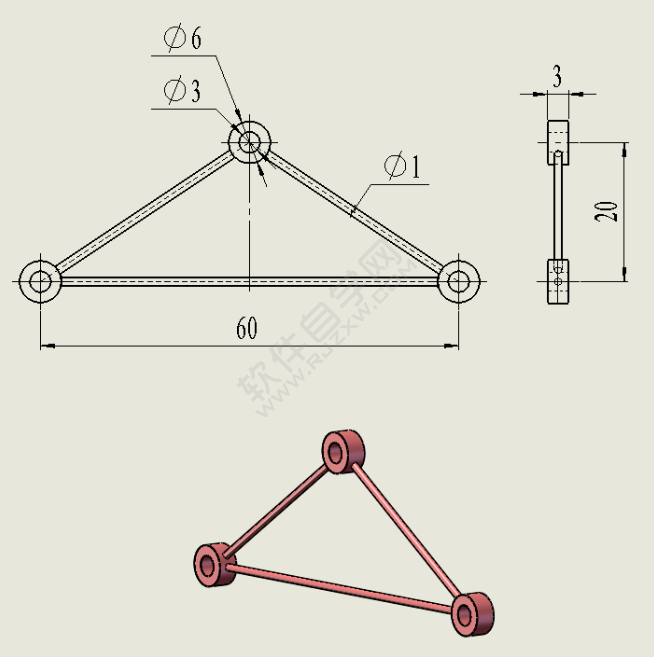

三角連桿尺寸圖：

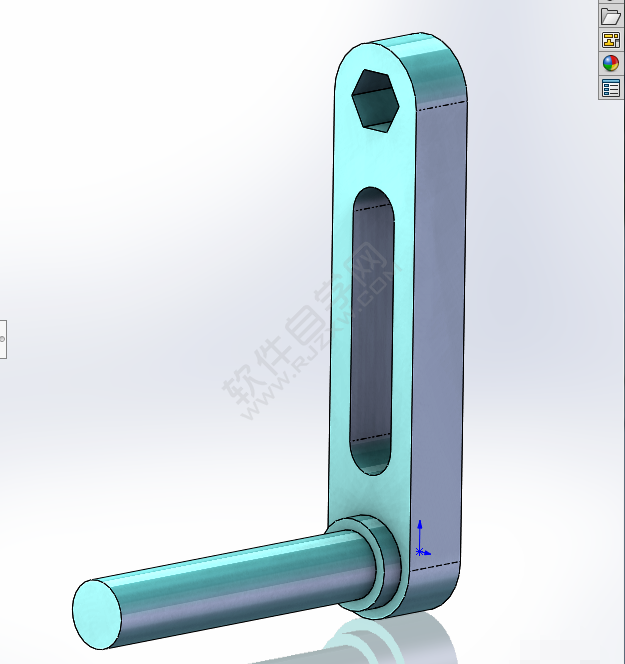

零件四：連接件

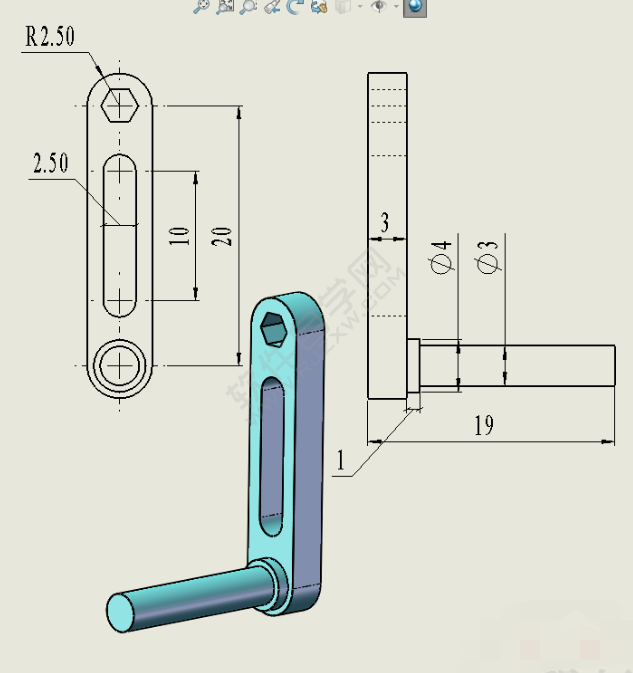

連接件尺寸圖：

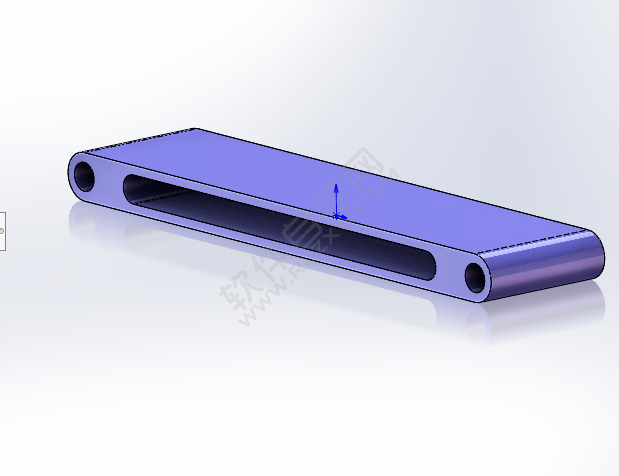

零件五：直槽口平臺

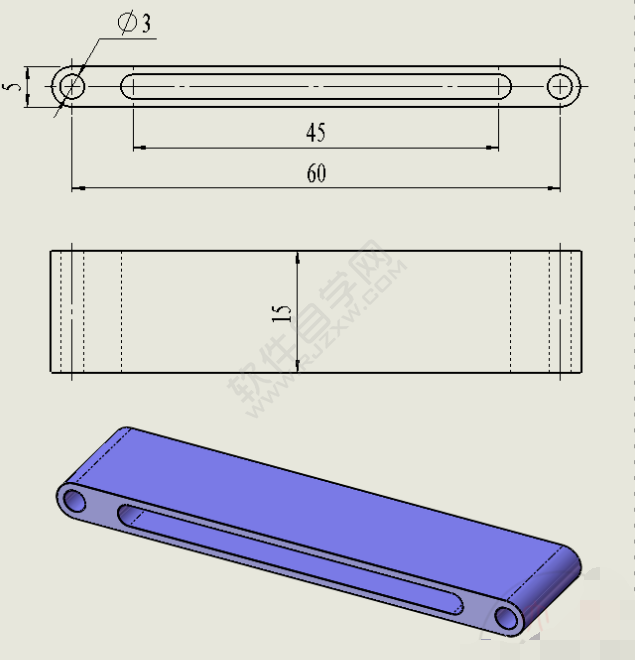

直槽口平臺尺寸圖：

以上就是SolidWorks做豎直兜圈子平臺裝置，希望大家喜歡，請繼續關注好吧啦網。
