用solidworks畫驅動桿的方法

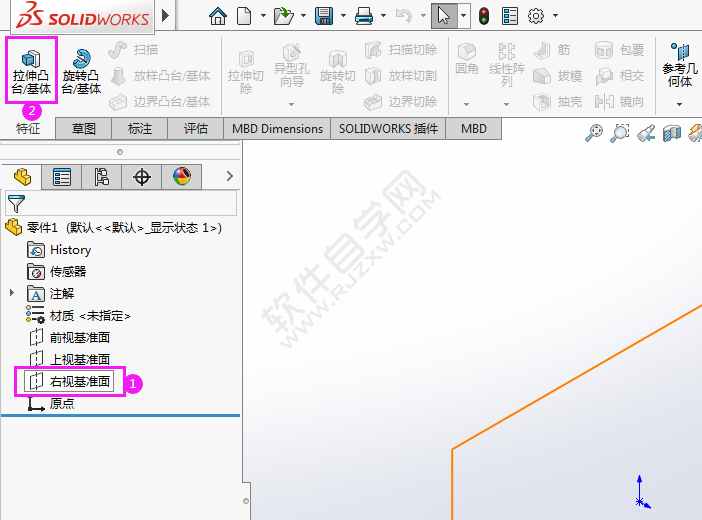

1、打開軟件，點擊右視基準面，點擊特征里的拉伸凸臺。效果如下：

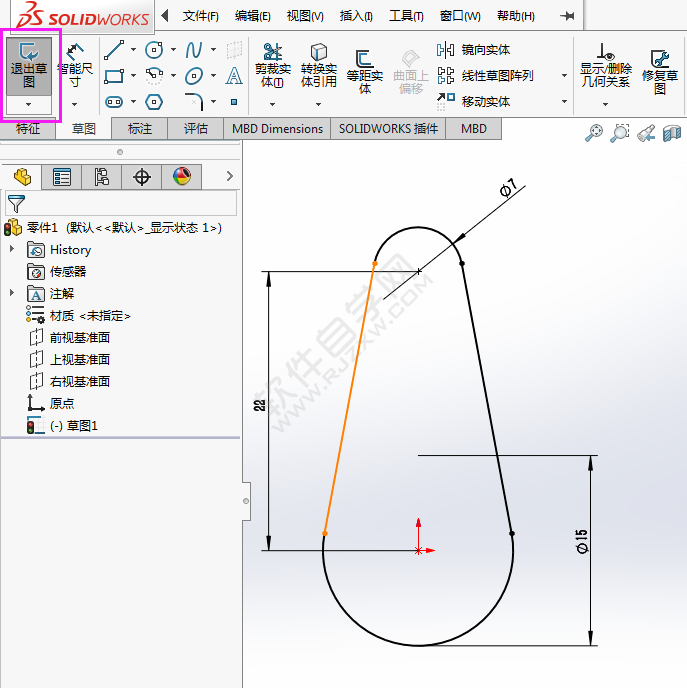

2、在右視基準面上，繪制下面的草圖，效果如下：

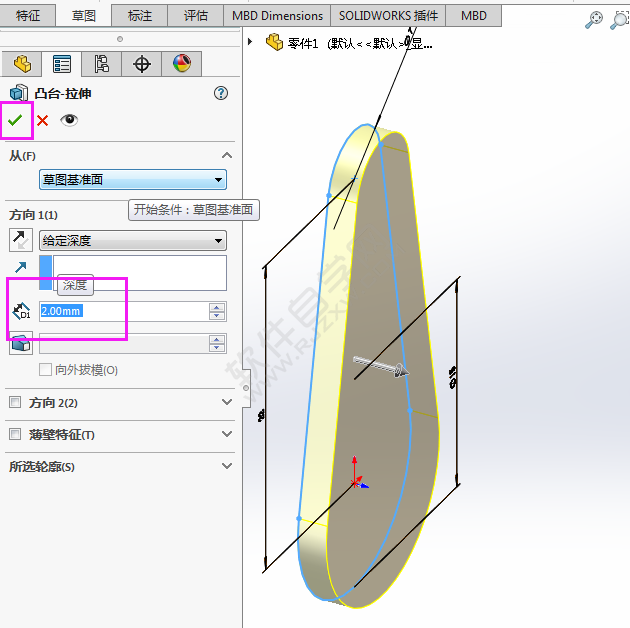

3、退出草圖，設置深度為2。

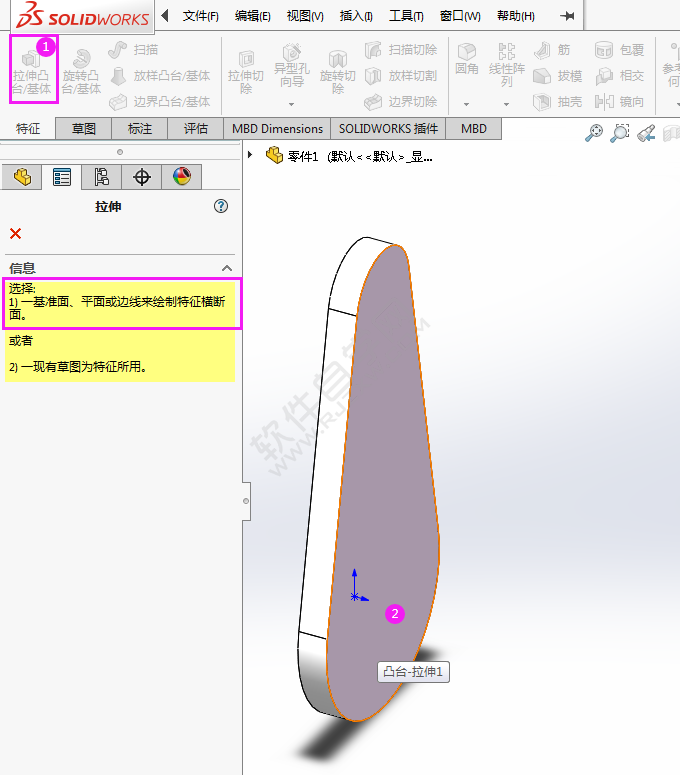

4、點擊拉伸凸臺，選實體面。

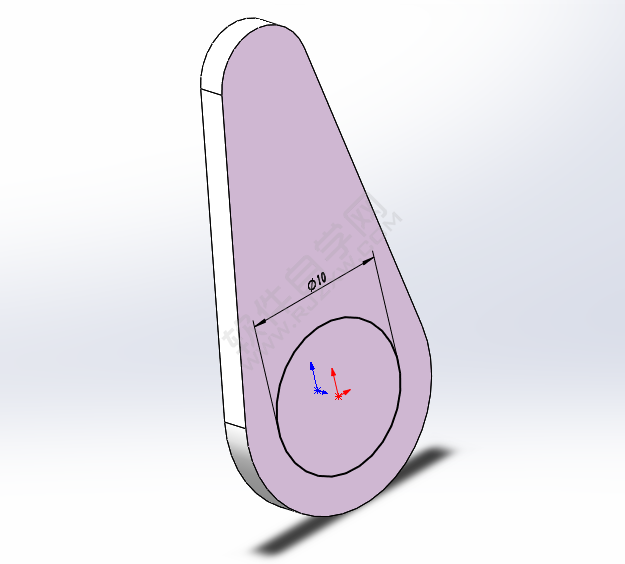

5、繪制一個直徑為10mm的圓，效果如下：

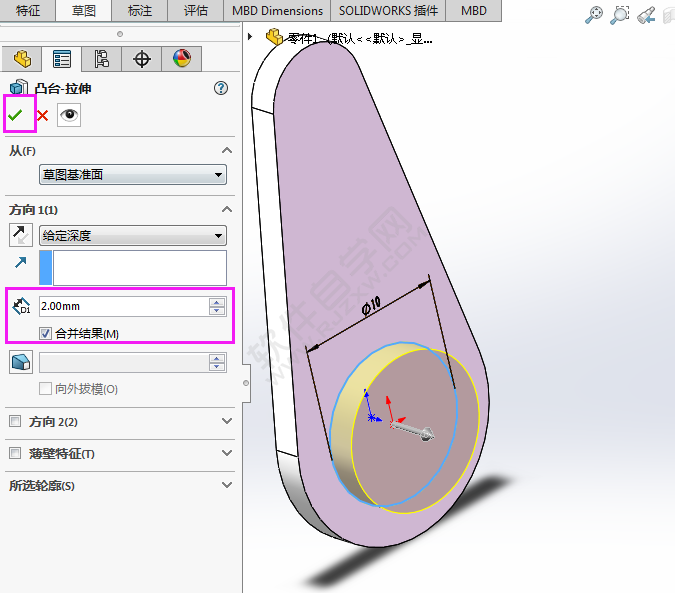

6、退出草圖，設置深度2，點擊確定。

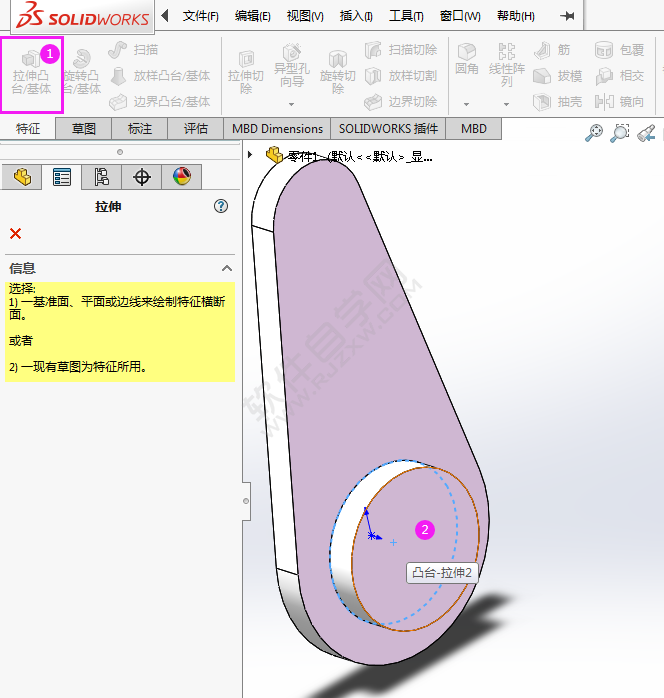

7、同樣的步驟，選實體面拉伸。

以上就是用solidworks畫驅動桿的方法，希望大家喜歡，請繼續關注好吧啦網。
