利用solidworks周邊圓畫圖練習

下面給大家介紹的是利用solidworks周邊圓畫圖練習的方法，具體操作步驟如下：

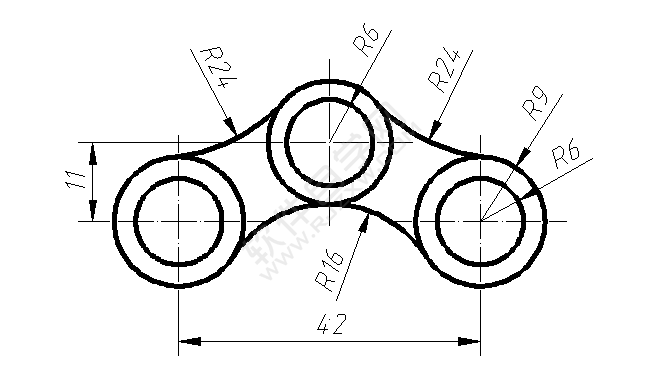

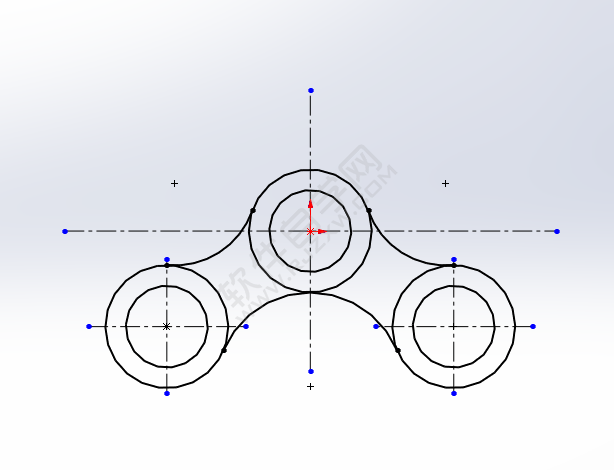

效果圖：

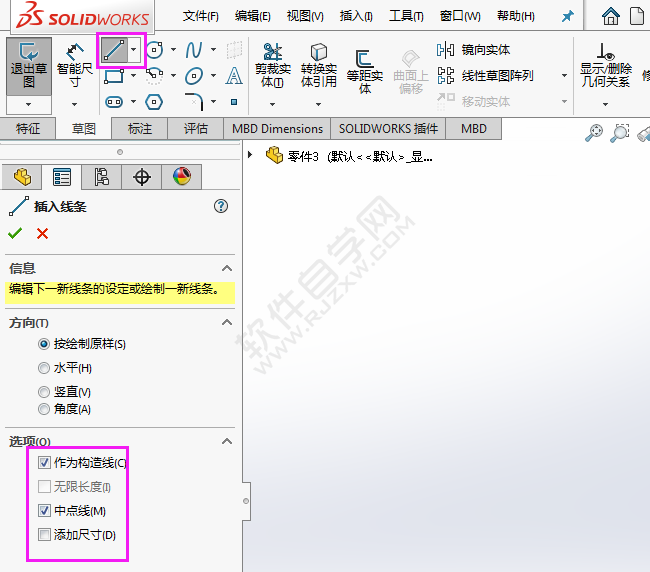

1、打開軟件，新建零件，點擊直線工具。設置作為構造線，中心線。

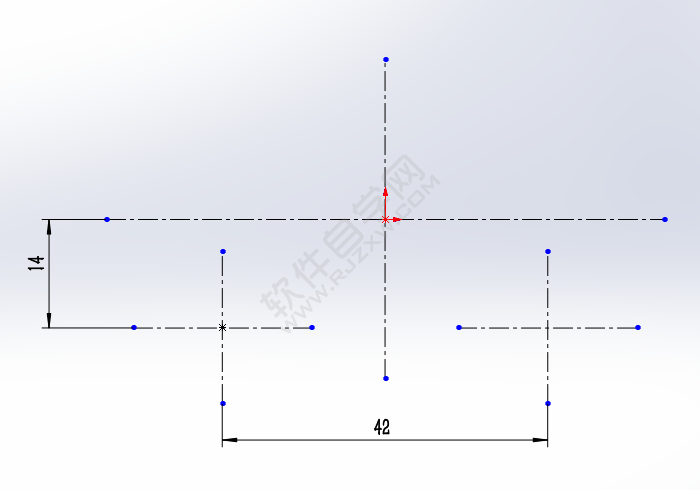

2、繪制下面的構造線出來，效果如下：

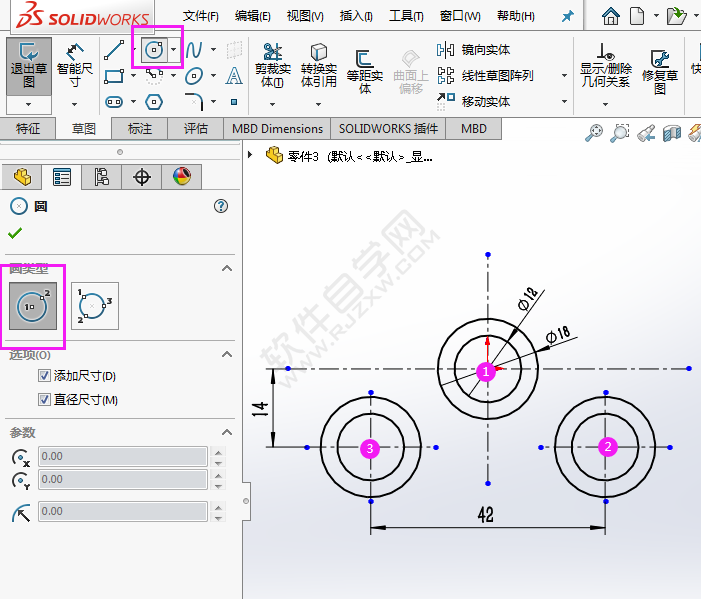

3、點擊圓工具，在相關的交點上，繪制下面的直徑12與18mm的圓形出來，效果如下：

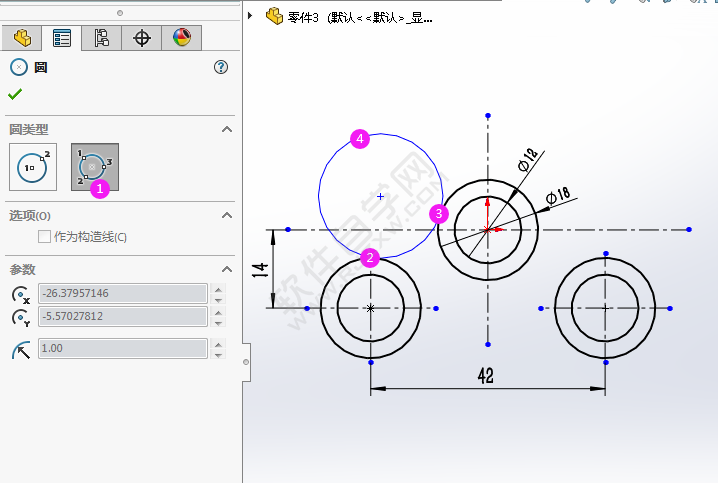

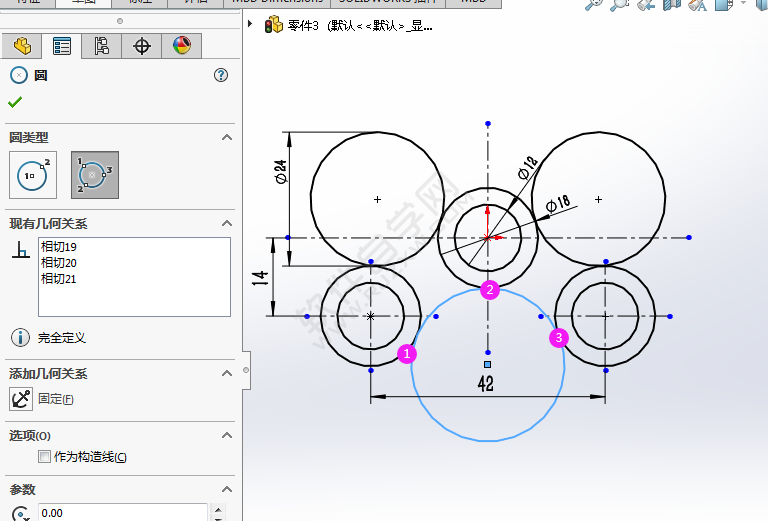

4、同樣使用周邊圓，繪制下面的周邊圓。

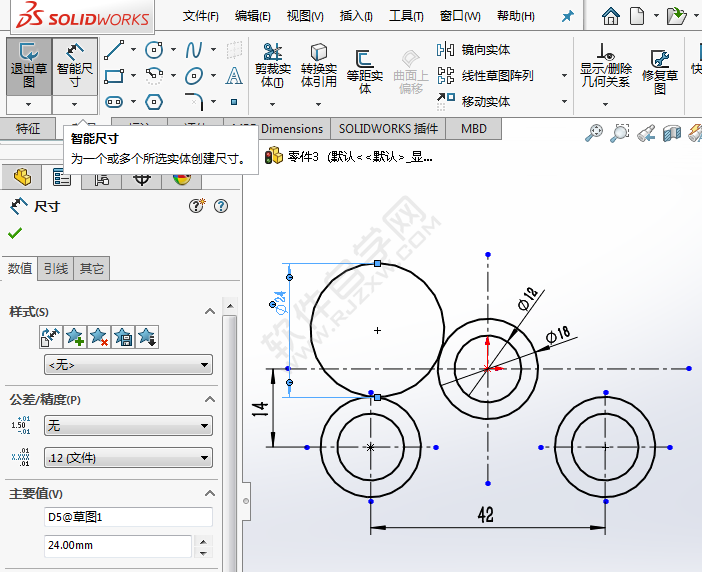

5、繪制好后，再進行智能尺寸為24mm。效果如下：

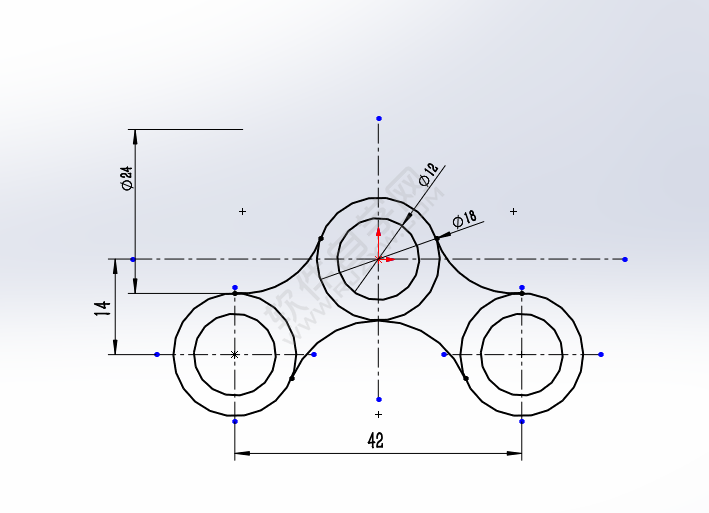

6、同樣的方法，繪制另外二個周邊圓出來。效果如下：

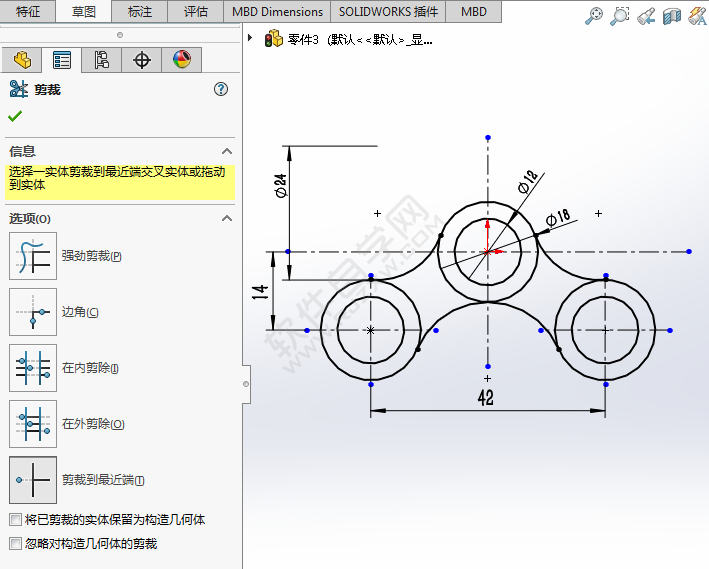

7、然后再使用剪裁到最近端工具，把不要的修剪掉。

8、修剪后的效果。

9、然后保存草圖出來。
