solidworks創建包覆特征

下面給大家介紹的是solidworks創建包覆特征，具體操作步驟如下：

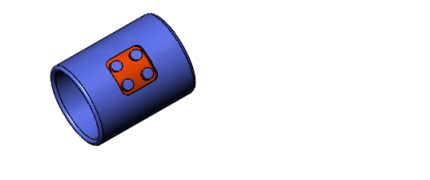

您可在兩個方法之間選擇以創建包覆特征。1、分析方法將草圖包覆至平面或非平面。 您可從圓柱、圓錐或拉伸的模型生成一平面。 您也可選擇一平面輪廓來添加多個閉合的樣條曲線草圖。

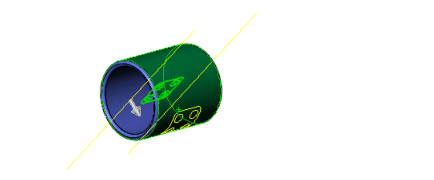

2、草圖基準面必須與面相切，從而使面法向和草圖法向在最近點并行。3、樣條曲面則可以在任何面類型上包覆草圖。 該方法的限制是無法沿模型進行包覆。

4、兩種方法均支持草圖重用。一、要使用分析方法創建包覆特征：

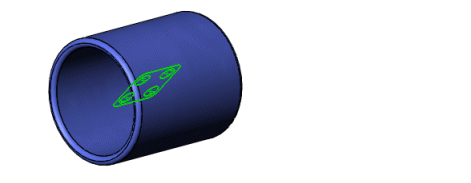

1、在 FeatureManager 設計樹中選取您想包覆的草圖。 包覆的草圖只可包含多個閉合輪廓。您不能從包含有任何開放性輪廓的草圖生成包覆特征。

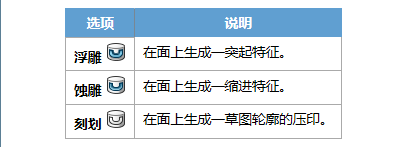

（1）、單擊特征工具欄上的包覆，或單擊插入 > 特征 > 包覆。（2）、在 PropertyManager 中的包覆類型下：選擇一選項：

（3）、在包覆方法下，選擇分析。

（4）、在圖形區域的包覆參數下，為 包覆草圖的面 選擇非平面。

（5）、為厚度 設定一數值。

（6）、如果必要選擇反向。

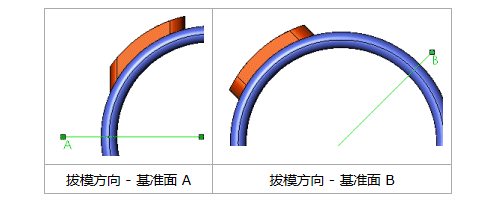

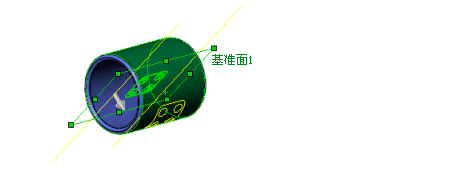

（7）、如果您選擇 浮雕 或 蝕雕，您可以選擇直線、線性邊線或平面來設置 拔模方向。 對于直線或線性邊線，拔模方向是選定實體的方向。 對于基準面，拔模方向與基準面正交。

（8）、要包覆與草圖基準面正交的草圖，將拔模方向保留為空。

（9）、單擊確定。

以上就是solidworks創建包覆特征，希望大家喜歡，請繼續關注好吧啦網。
