屋頂石塊用SolidWorks的畫法

下面給大家介紹的是屋頂石塊用SolidWorks的畫法，具體操作步驟如下： 屋頂石塊建模過程：

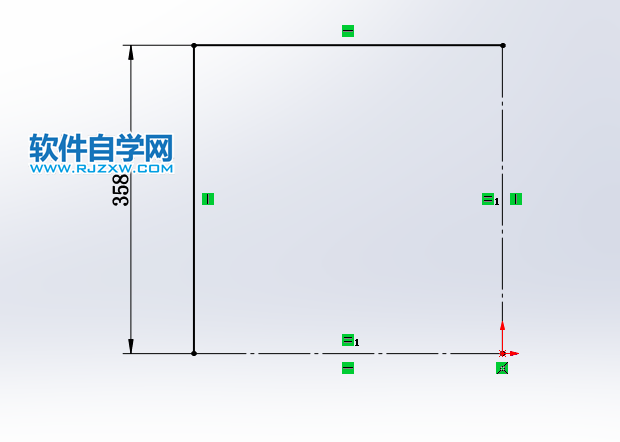

1.在【上視基準面】畫矩形，添加相等幾何關系，這是掃描的路徑。

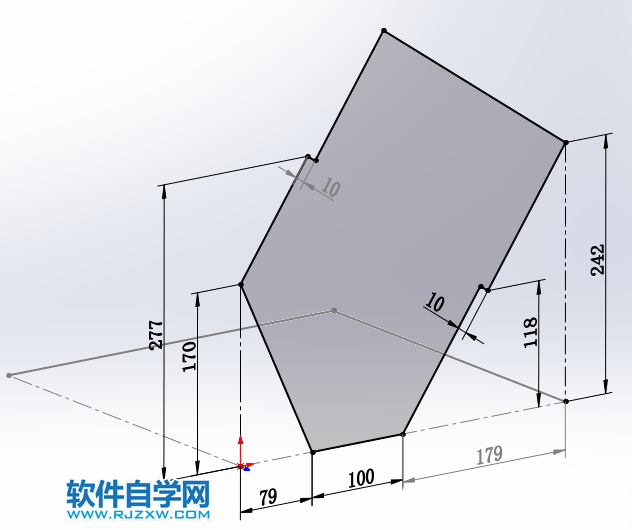

2.在【右視基準面】畫草圖，這是掃描的輪廓。

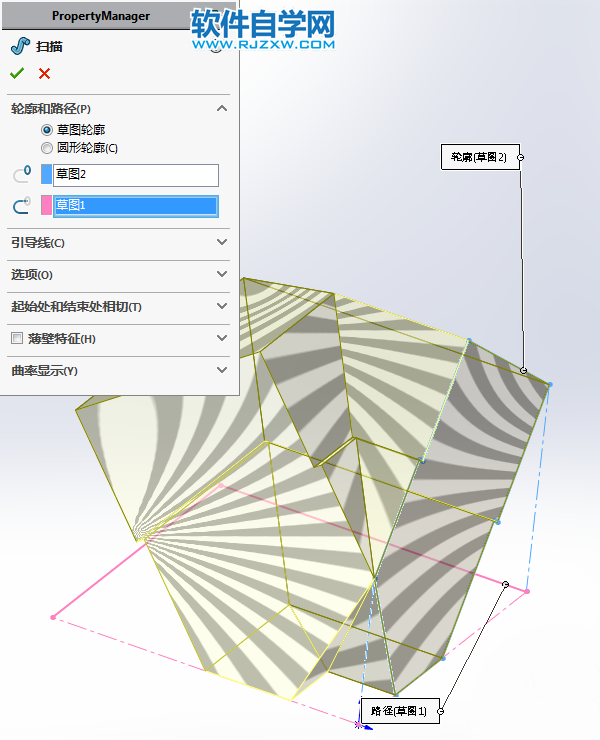

3.【掃描】。

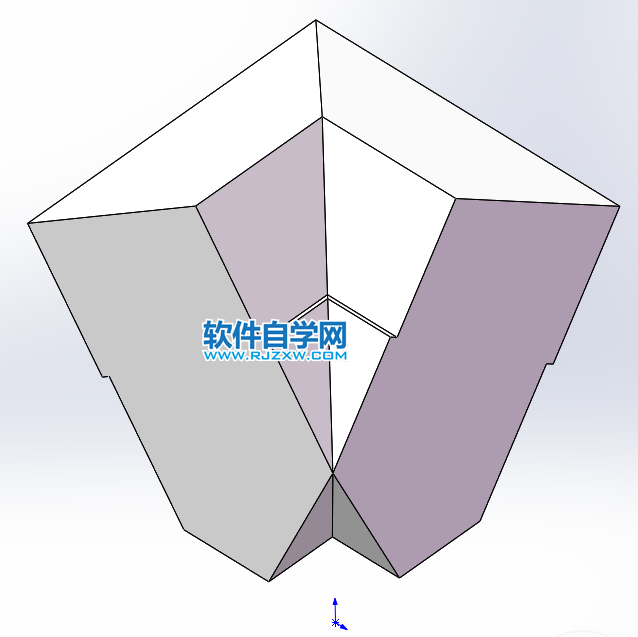

效果如下：

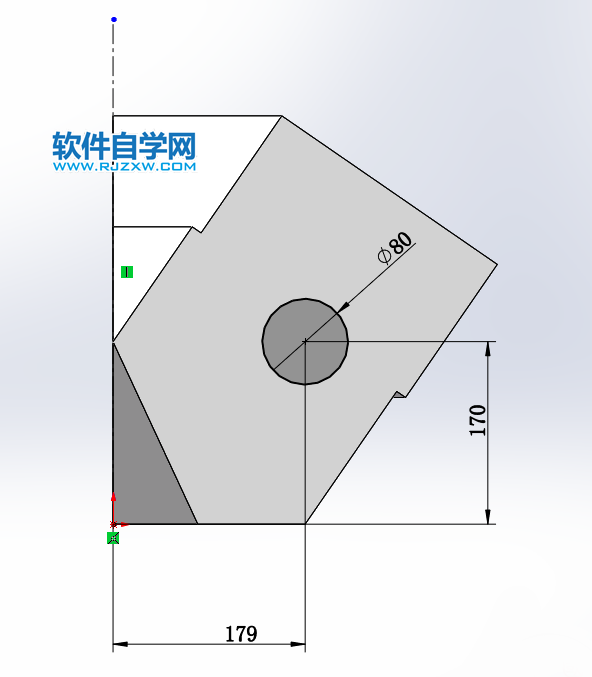

4.在【右視基準面】畫圓和中心線。

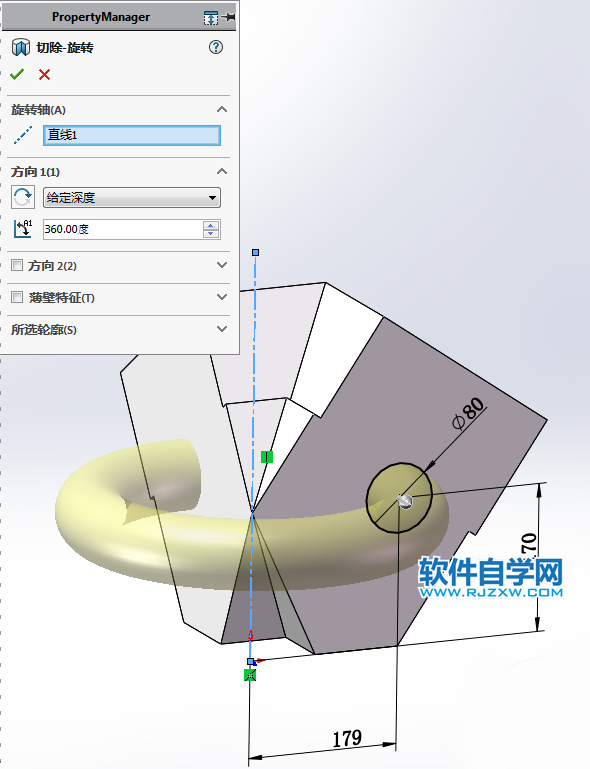

5.【旋轉切除】。

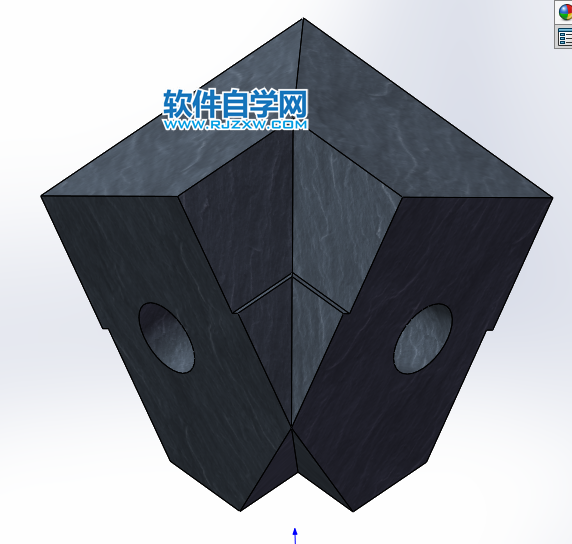

6.完成
