CAD2022線寬設置干什么用的

瀏覽:77日期:2023-11-12 09:48:37
CAD2022線寬設置干什么用的?“線寬”特性提供顯示選定對象的不同厚度的方式。可以保留設置為 ByLayer 的線寬,也可以指定替代圖層的線寬的值。

1、“線寬”特性提供顯示選定對象的不同厚度的方式。

2、不管視圖的比例如何,這些直線的厚度都保持不變。在布局中,線寬將以實際單位顯示和打印。

3、也可以從“特性”面板指定線寬。

CAD2022線寬設置干什么用的

4、可以保留設置為 ByLayer 的線寬,也可以指定替代圖層的線寬的值。

5、在某些情況下,線寬預覽看起來相同,因為它們以近似的像素寬度顯示在監視器上。

提示: 通常,在您工作時,最好關閉線寬。粗線寬可能會在您使用對象捕捉時,遮擋附近的對象。您可能希望在打印前打開它們,以便進行檢查。

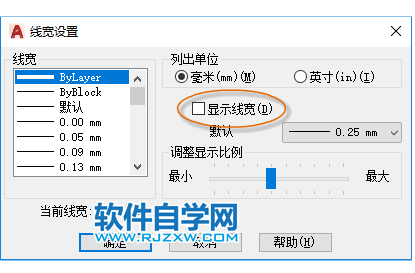

要控制線寬的顯示,請單擊線寬列表底部的“線寬設置”按鈕。在“線寬設置”對話框中,可以選擇是否要顯示線寬。

CAD2022線寬設置干什么用的

無論如何在監視器上顯示輕量效果,對象始終以指定的線寬打印。

以上就是CAD2022線寬設置干什么用的,希望大家喜歡,請繼續關注好吧啦網。
