CAD怎么使用塊插入工具

CAD怎么使用塊插入工具？在“常用”選項卡中單擊“插入”，然后單擊“來自庫的塊”。這將啟動 BLOCKSPALETTE 命令。 要開始使用“塊”選項板，請按照以下步驟操作：

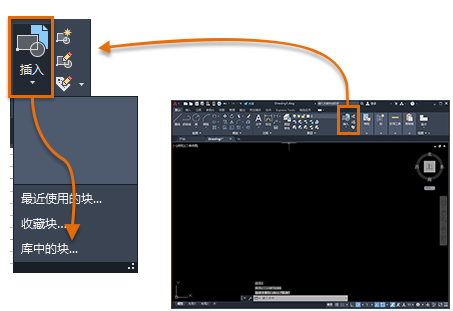

在“常用”選項卡中單擊“插入”，然后單擊“來自庫的塊”。這將啟動 BLOCKSPALETTE 命令。

此操作會將“塊”選項板打開為“庫”選項卡。

單擊“瀏覽”按鈕以顯示文件夾或文件選擇對話框。

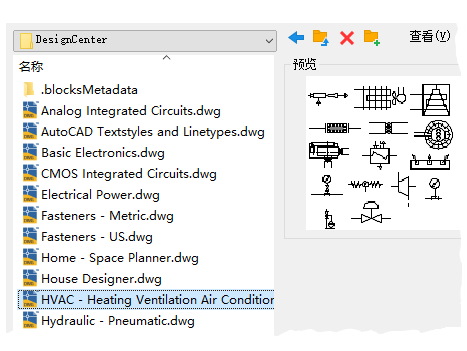

導航到“DesignCenter”文件夾，其中存儲有各種示例圖形。 “DesignCenter”文件夾中的每個圖形都包含一組相關的塊定義。

選擇感興趣的圖形文件。

例如，假設您為加熱、通風和空調創建圖形。選擇 HVAC 圖形，然后單擊“打開”。

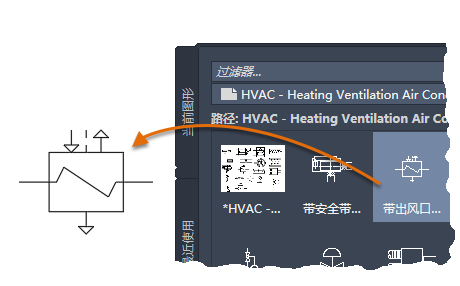

在“塊”選項板的“庫”選項卡中，單擊并放置多個塊。

此操作會將選定的塊定義從塊庫圖形復制到當前圖形中，并插入塊參照。

現在，插入其他塊參照的速度將更快。若要指定其他圖形文件，請使用之前所述的“瀏覽”控件。

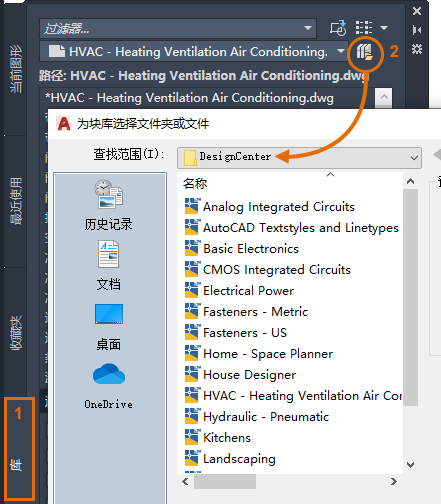

要從“DesignCenter”文件夾中選擇其他庫圖形，

請確?！皫臁边x項卡為當前選項卡 (1)，然后單擊“文件導航”按鈕 (2)。

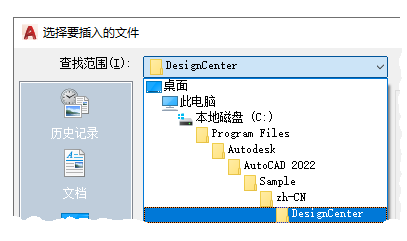

注： 也可以直接導航到要作為塊插入的圖形文件。

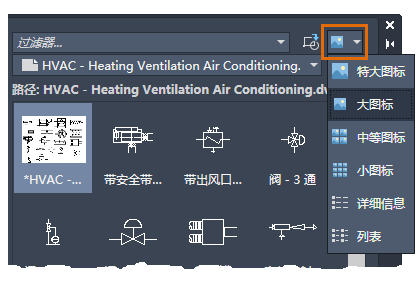

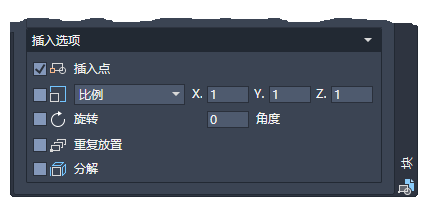

嘗試使用其他控件。例如，嘗試更改預覽控件。 提示： “塊”選項板底部的默認選項通常都可接受，但可以嘗試使用它們來了解可能要使用的選項。 請注意，下一次在功能區上單擊“插入”時，該庫將顯示當前圖形中存儲的所有塊定義。 可以在庫中快速單擊這些塊并將其放置到圖形中。 此外，請熟悉“塊”選項板選項卡。“當前圖形”選項卡僅顯示當前圖形中的所有塊定義?！白罱褂谩边x項卡顯示最近在當前和以前任務中插入或創建的塊定義。這些塊可能來自各種圖形?！笆詹貖A”選項卡會顯示已復制到此選項卡的塊。要將塊復制到“收藏夾”選項卡，請在其他一個選項卡上的塊上單擊鼠標右鍵，然后選擇“復制到收藏夾”。以上就是CAD怎么使用塊插入工具，希望大家喜歡，請繼續關注好吧啦網。
