IDEA教程之Activiti插件圖文詳解

本文作者：Spring_ZYL

文章來源：https://blog.csdn.net/gozhuyinglong

版權聲明：本文版權歸作者所有，轉載請注明出處

一、安裝Activiti插件1.搜索插件

點擊菜單【File】-->【Settings...】打開【Settings】窗口。

點擊左側【Plugins】按鈕，在右側輸出＂actiBPM＂，點擊下面的【Search in repositories】鏈接會打開【Browse Repositories】窗口。

2.開始安裝

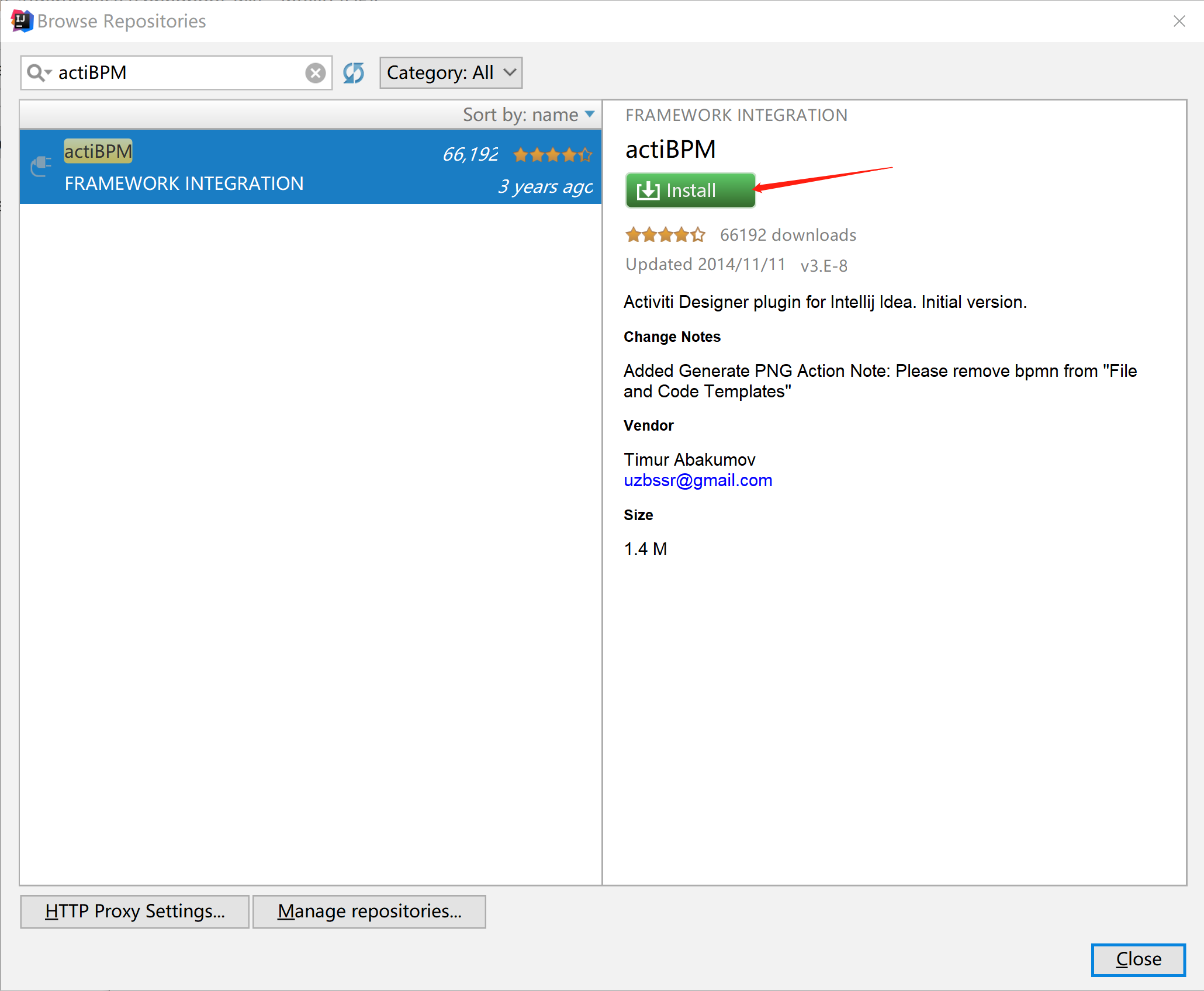

進入【Browse Repositories】窗口，選中左側的【actiBPM】，點擊右側的【Install】按鈕，開始安裝。

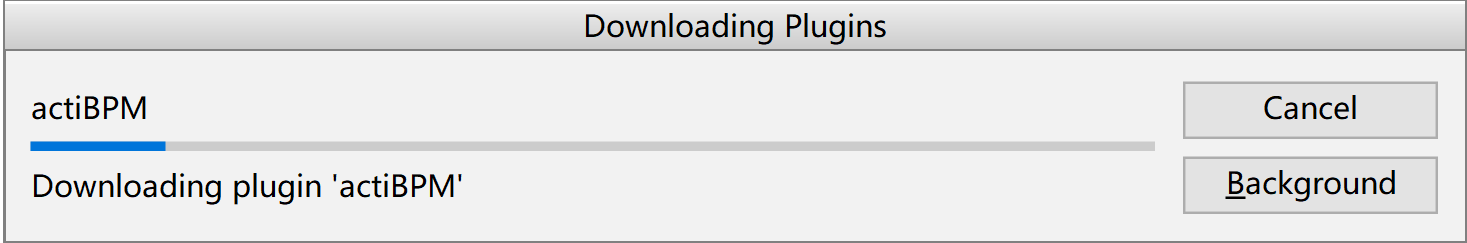

3.安裝進度

4.安裝完成

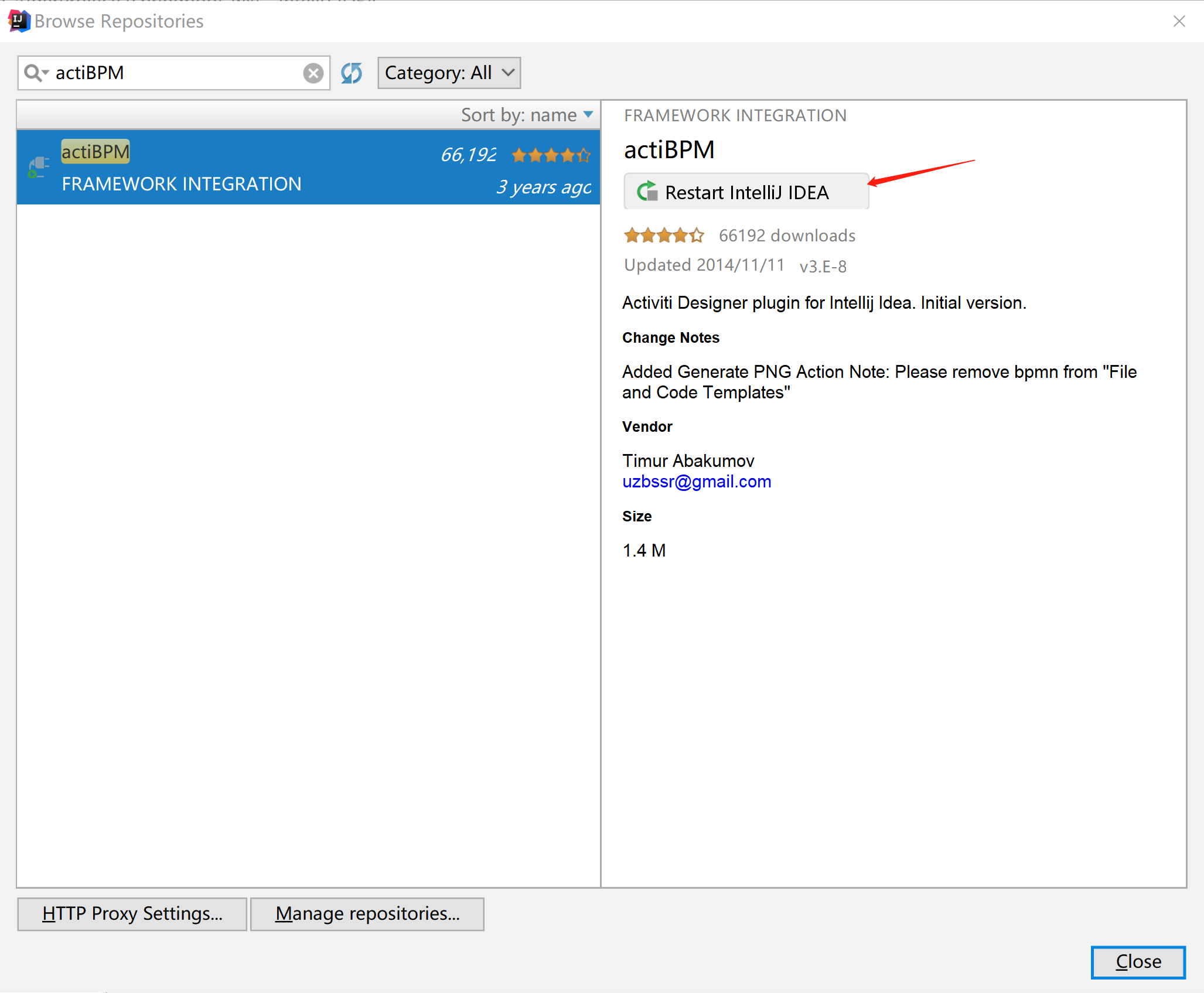

安裝完成后，會提示【Restart IntelliJ IDEA】，重啟IDEA即可完成安裝。

5.查看結果

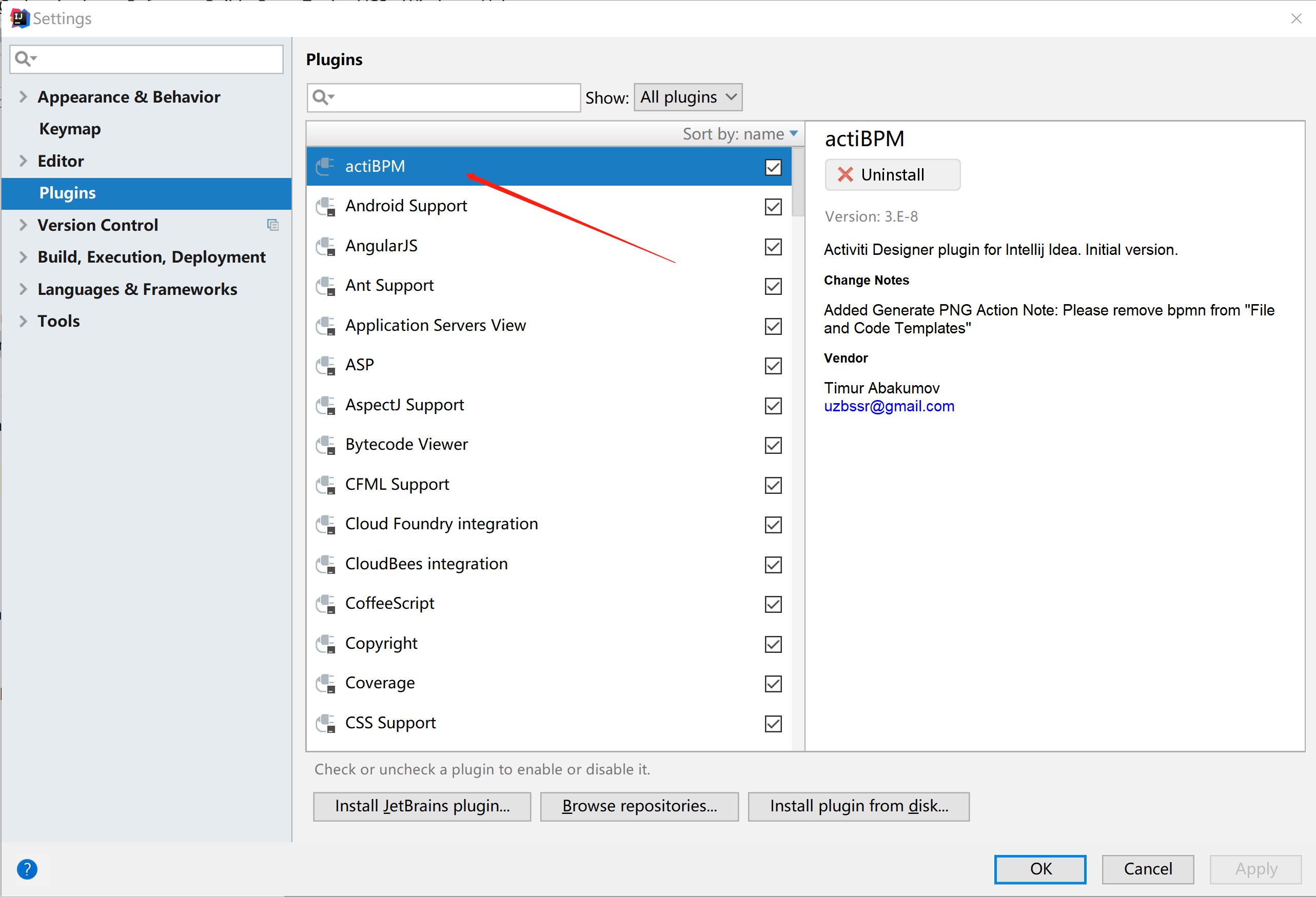

打開【Settings】窗口，在【Plugins】中可看到安裝的【actiBPM】插件，表示安裝成功。

二、使用Activiti1.創建BPMN文件

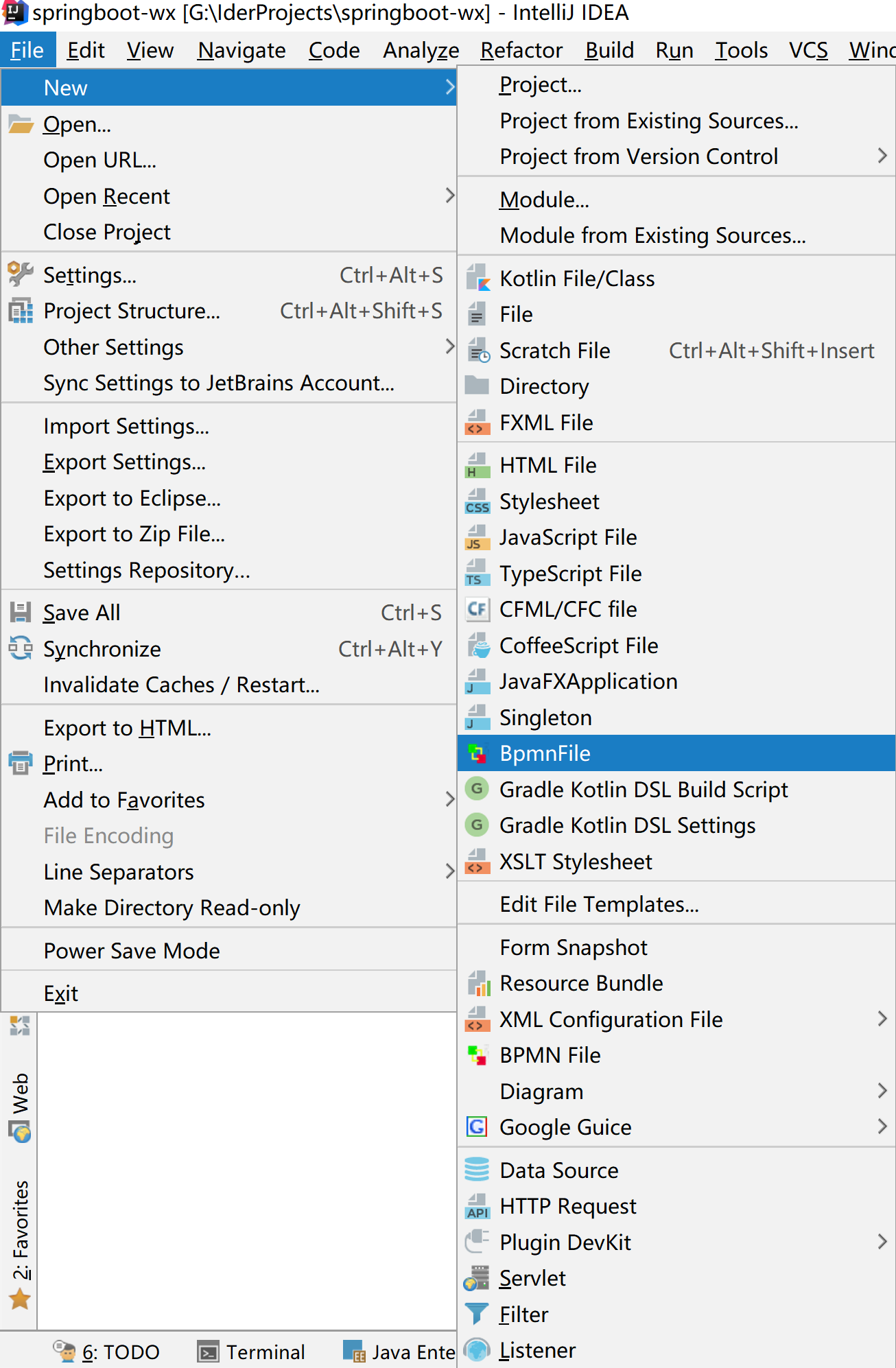

點擊菜單【File】-->【New】-->【BpmnFile】

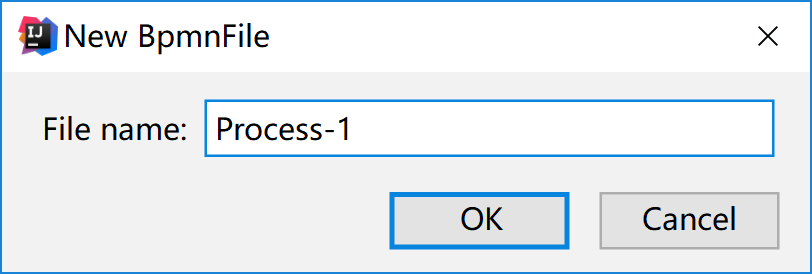

輸入文件名稱，點擊【OK】按鈕

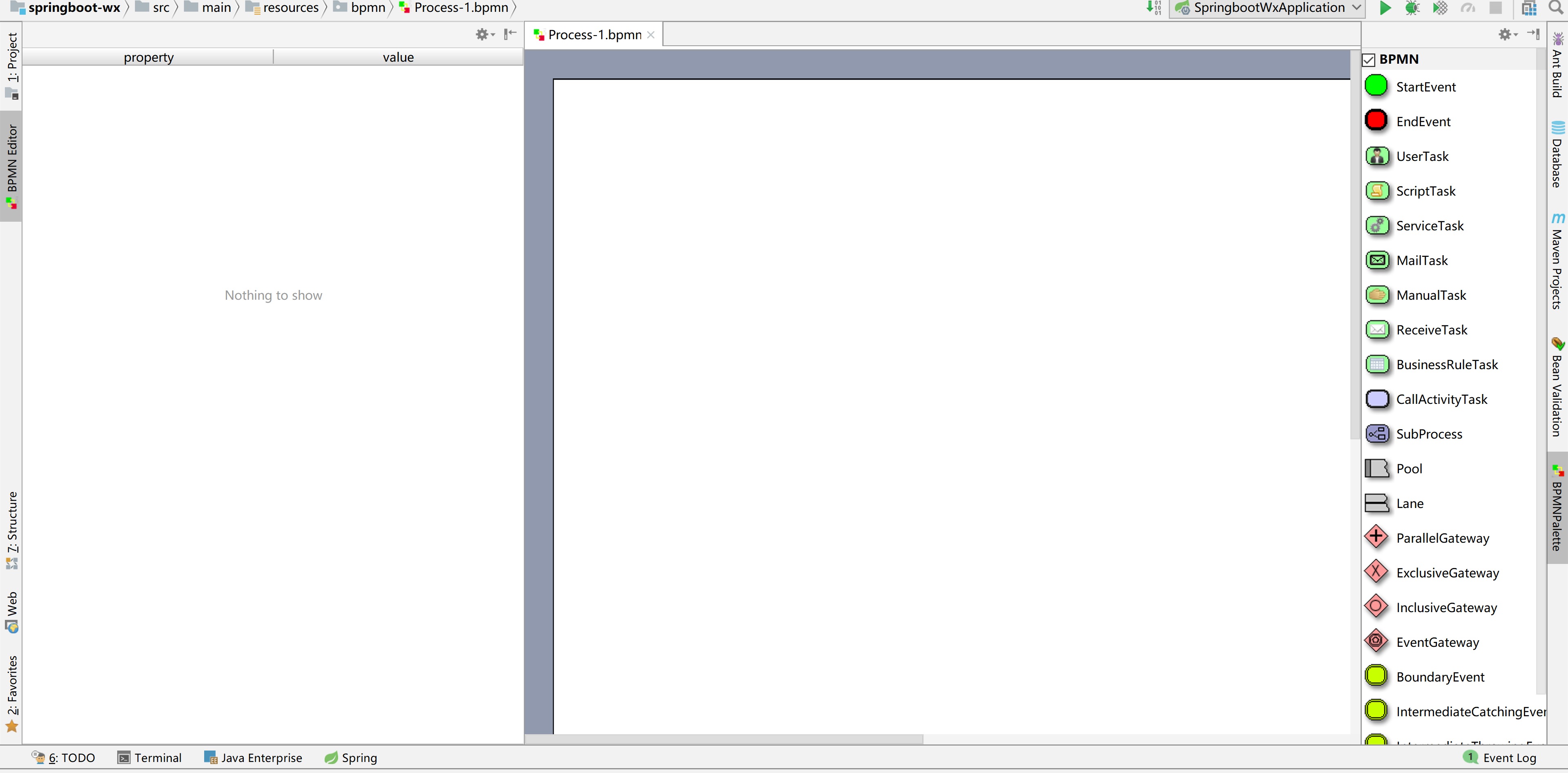

會出現如下繪制界面

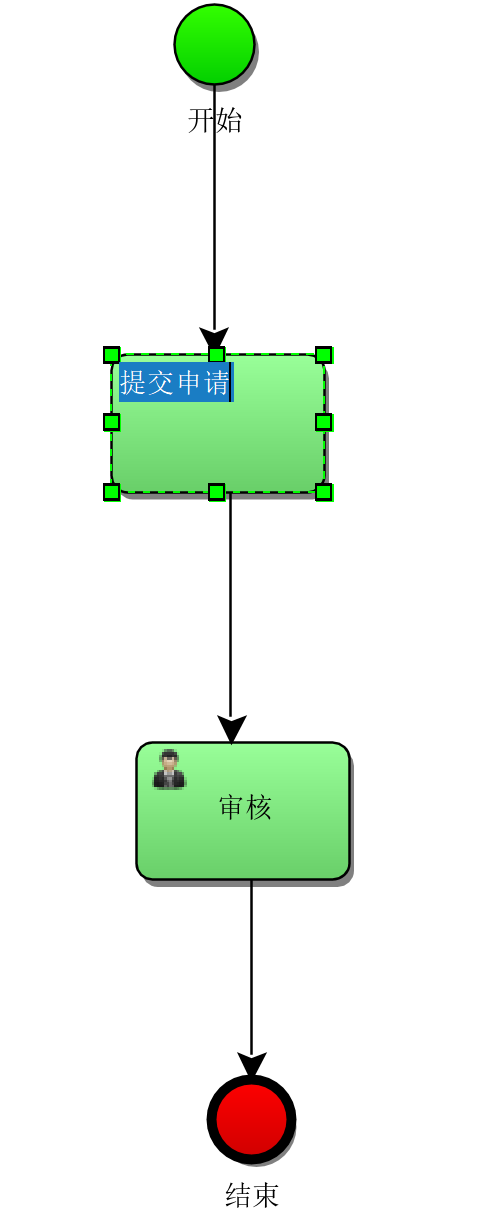

2.繪制流程圖

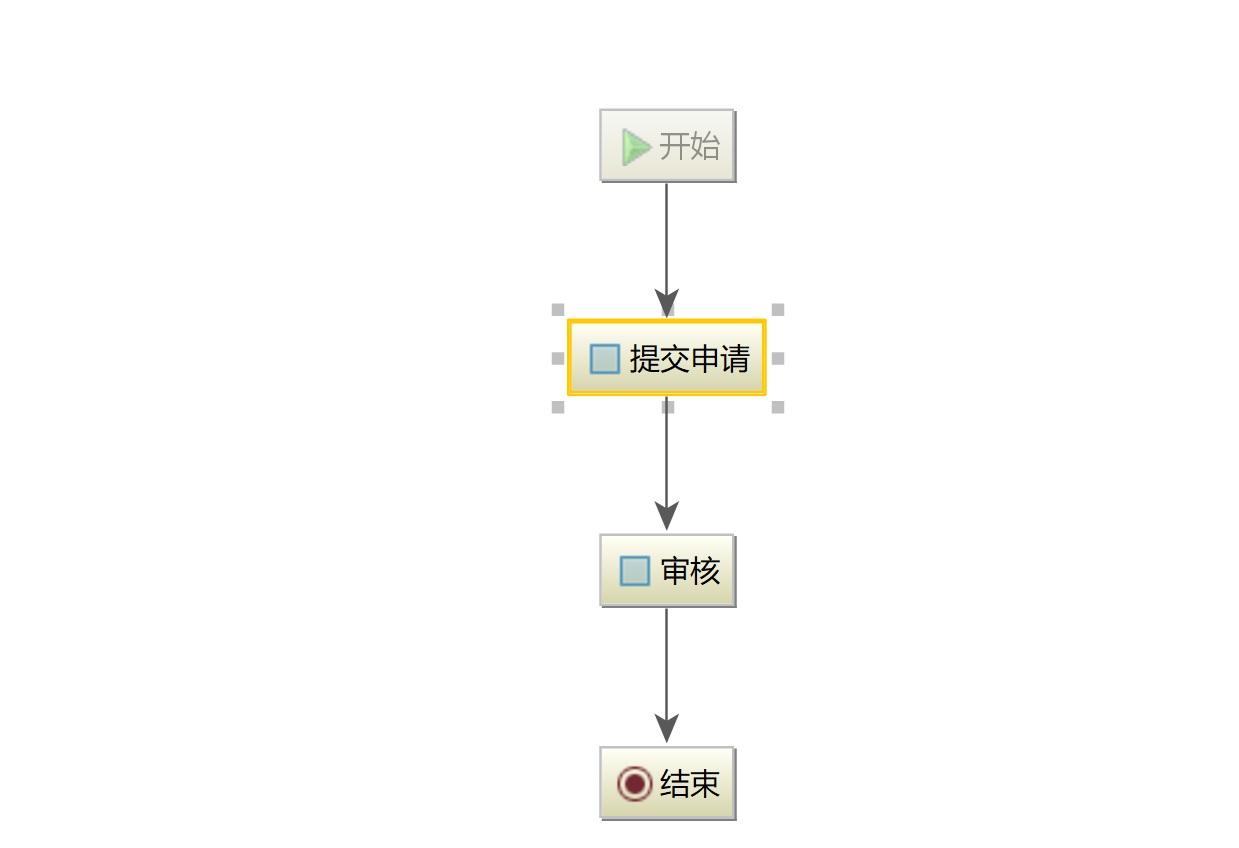

鼠標左鍵拖拽右側圖標，將其拖下左側界面上，同樣的方式再拖拽其他圖標

鼠標移至圖標的中心會變成黑白色扇形，拖拽到另一圖標，即可連接

雙擊圖標，可修改名稱

3.導出圖片

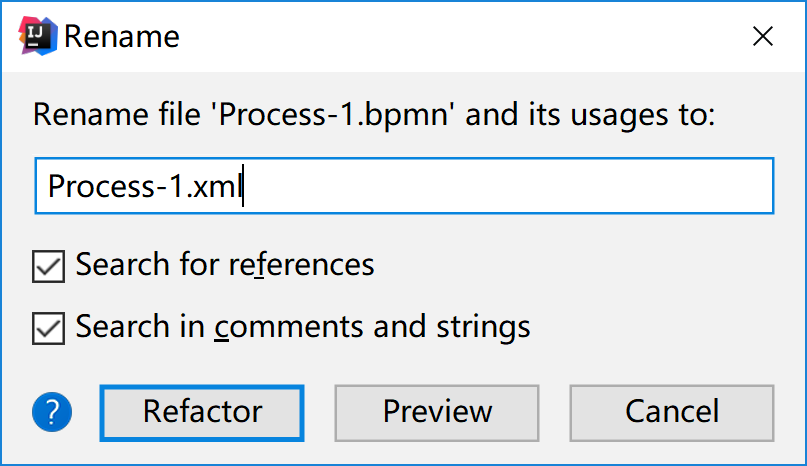

右擊bpmn文件，選擇【Refactor】-->【Rename】，修改其擴展名為.xml，點擊【Refactor】

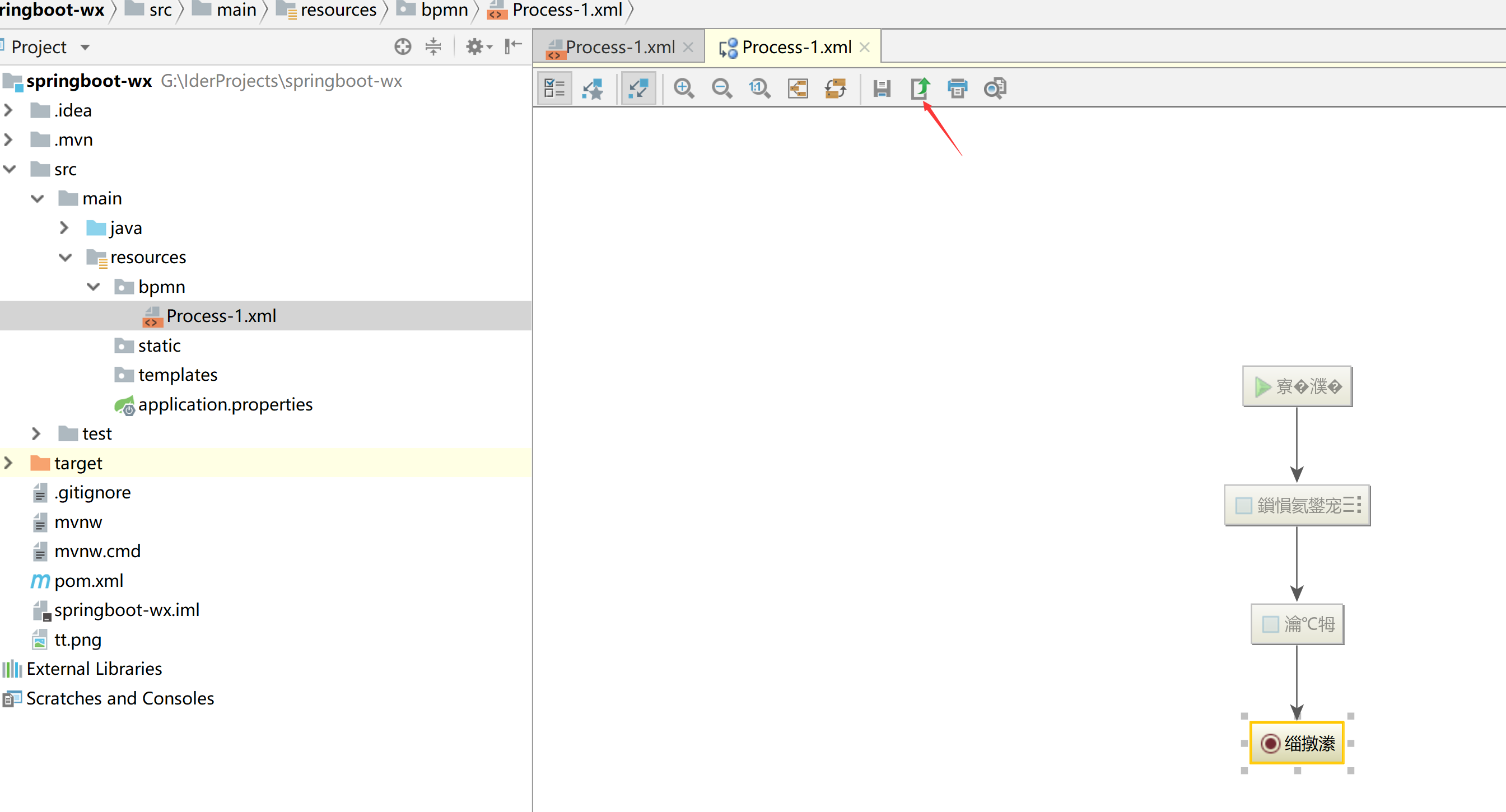

接著右擊此xml文件，選擇【Diagrams】-->【Show BPMN 2.0 Diagrams...】，打開如下界面

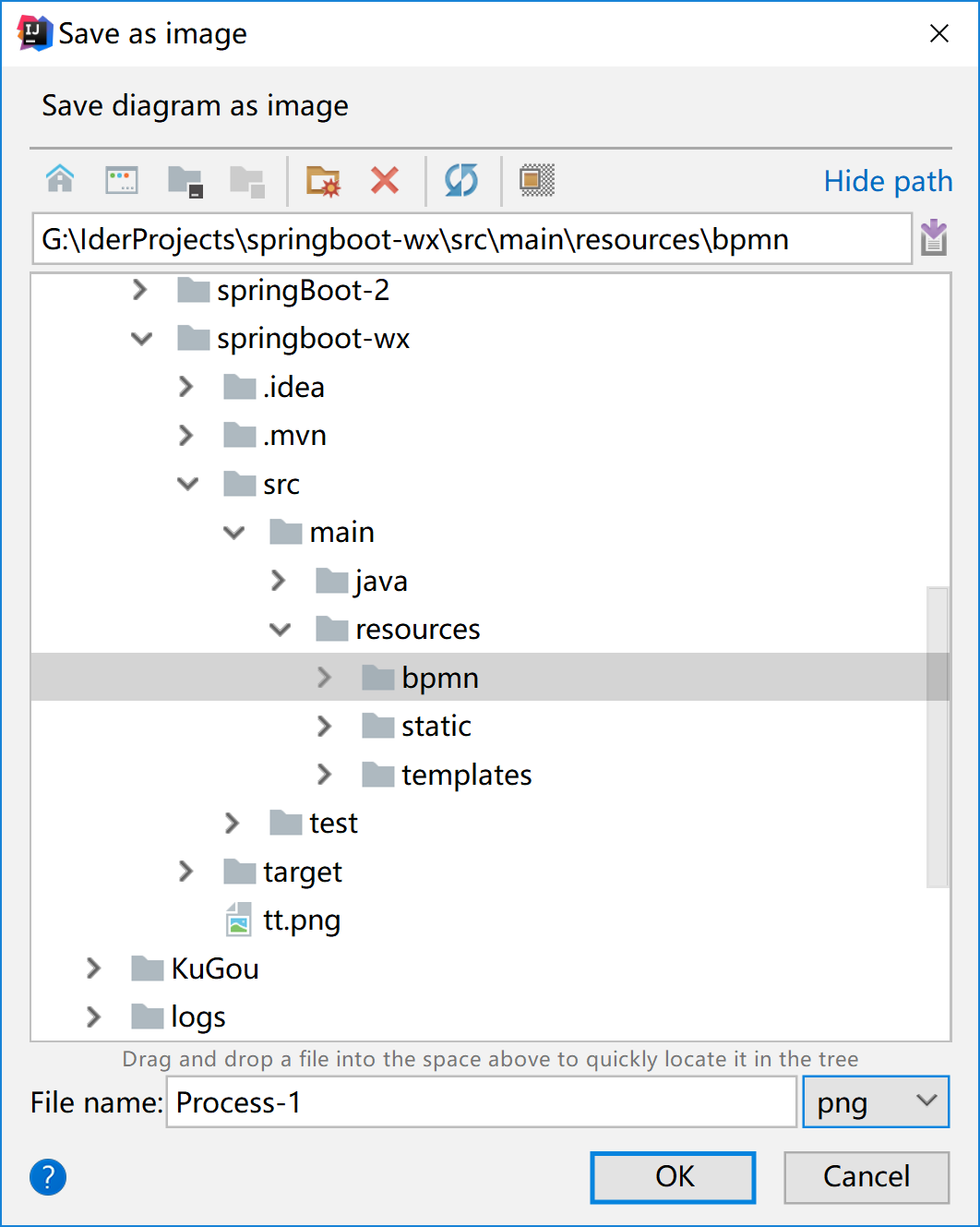

點擊上圖中【Export to file】圖標，彈出【Save as image】窗口，點擊【OK】即可導出png圖片

4.解決中文亂碼問題

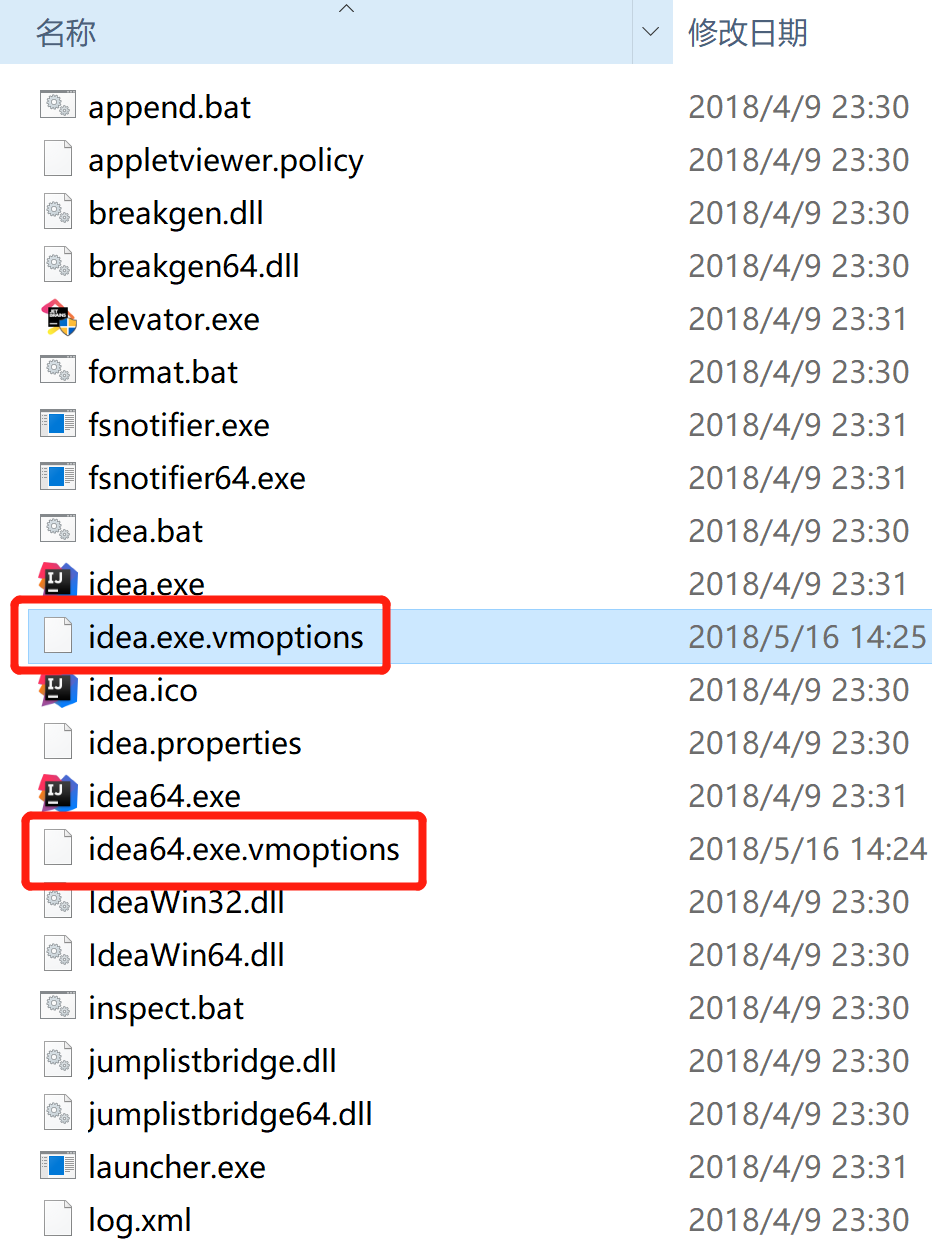

在IDEA的安裝目錄，在下面兩個文件中加上-Dfile.encoding=UTF-8

重啟IDEA，亂碼問題解決
